Серия O1 модель 1 - качели с сидениями на канатах (конструктор) для частных владений
- Производитель:
- Taälo
- Страна:
- Россия
- Основной материал:
- дерево
Надежные и долговечные качели из древесины сибирской лиственницы для детской площадки в дачных домовладениях, загородных участках и поместьях (только частные владения, для личного пользования), поможет организовать интересный досуг детям в условиях загородной жизни и отлично сочетается с природным ландшафтом. Конструкция не предназначена для установки и эксплуатации в зонах общего пользования: городские дворы, городские парки, общедоступные детские игровые площадки.

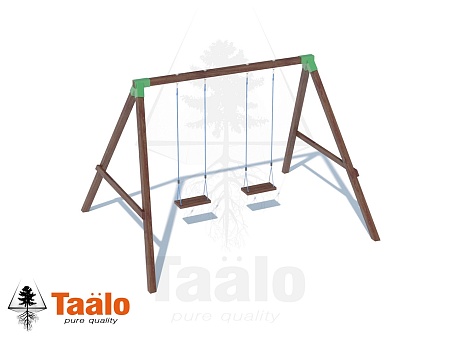

Основа конструкции – каркас качели. Конструкция оснащена подвесами тип «О», стандартными сидениями для качелей, арматурными анкерами. Возможно укомплектовать качели деревянными или пластиковыми стандартными сидениями.
Рекомендуем заменить одно стандартное сидение качели на сидение «гнездо», со спинкой и подлокотниками, «TRIX 3 в 1» или «малютка».
Комплектация:
- каркас качели 3720х2750х2300мм. (длина/ширина/высота) - 1ком.: брус лиственницы сечением 90х90мм., металлическая связка столбов;
- подвесы тип «0» - 4ком.;
- сидение для качелей дерево / пластик (канат) 400х180х40мм. - 2ком. (расстояние от сидения до поверхности площадки не менее 400мм.)
- анкер арматурный 800мм. – 4ком.

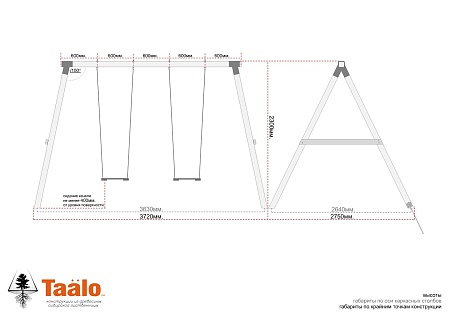

Габариты конструкции: 3720х2750х2300мм. (длина/ширина/высота); S-10,3м²

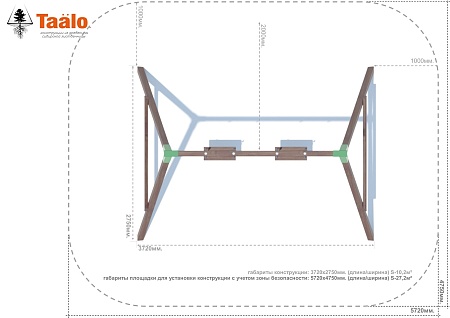

Габариты площадки для установки конструкции с учетом зоны безопасности: 5720х4750мм. (длина/ширина); S-27,2 м².
Для перевозки транспортной компанией: общий вес 101,7кг.; общий объем 0,3м³; количество мест 7 (самое длинное место 3000мм., самое широкое место 300мм., самое высокое место 100мм.).
Материалы: Каждая деревянная деталь детской игровой - спортивной конструкции состоит из древесины сибирской лиственницы: клееный и сращенный брус лиственницы сечением 90х90мм.; клееный и сращенный брус лиственницы сечением 80х40мм. (камерная сушка, влажность 8-16%). Каждая деревянная деталь обработана безопасным для детей покрытием в два слоя – маслом для террасной доски «ADLER» цвет «орех», со стороны торцов дополнительно запечатана мастикой. При желании, вы сможете самостоятельно обновлять покрытие деревянных элементов конструкции (при естественном износе покрытия один раз в 2-3 года) или проводить реставрацию отдельных конструктивных элементов (при механическом повреждении), главное подобрать по цвету масло для террасной доски, предназначенное для эксплуатации на улице.
Крепеж и подвесы из оцинкованной стали от европейских производителей обеспечивает надежное соединение каждого элемента конструкции.
Канат из полипропилена для круглогодичной эксплуатации на улице, разрывная нагрузка 1000кг. для каната диаметром 14мм., разрывная нагрузка 500кг. для каната диаметром 10мм.,
Фурнитура от европейского производителя «КВТ» (сидения для качелей, игрушки, канаты, крепежи), надежная и долговечная, защищена от воздействия УФ излучения (не выгорает), влагостойкая и морозостойкая, диапазон эксплуатации от - 60°С до +60°С.
Рекомендованная распределенная единовременная нагрузка: каркас качели 350кг., сидение качели 70кг.
Транспортировка и хранение до вскрытия заводской упаковки: Детские игровые-спортивные конструкции состоят из отдельных конструктивных элементов, в разобранном виде, сформированных в индивидуальную упаковку. Транспортировка коробок с конструктивными элементами допустима в закрытых багажных отделениях автомобилей для перевозки крупногабаритных грузов. Рекомендуемые характеристики багажного отделения: длина 3000-5000 мм.; ширина 1500-2000мм.; высота 1500-2000мм., грузоподъемность 500кг и выше. Транспортировку коробок производить на ровных, чистых и сухих поверхностях или на специализированных поддонах. Во избежание травмоопасных ситуаций и риска порчи оборудования не располагать коробки с уклоном (упор на стену кузова и пол); не складывать коробки с деревянными и металлическими комплектующими на пластиковое оборудование и хрупкую пластиковую фурнитуру; фиксировать коробки специализированными транспортировочными ремнями. Запрещено перевозить коробки вместе с горючими и взрывчатыми веществами, с продуктами питания, с жидкостями, в условиях, влекущих порчу упаковки и оборудования. При транспортировке оборудования транспортными компаниями - сборными грузами пластиковые элементы конструкций и хрупкую фурнитуру необходимо дополнительно упаковывать в жесткую обрешетку.
Хранить оборудование в упакованном виде на поддонах или стеллажах в сухих и хорошо проветриваемых помещениях при средней температуре 15-20°С. Располагать коробки с оборудованием в горизонтальном виде, громоздкое и тяжелые упаковки располагать снизу, легкие и хрупкие сверху. Во избежание травмоопасных ситуаций и риска порчи оборудования не располагать коробки с уклоном (упор на стену и пол); не складывать коробки с деревянными и металлическими комплектующими на пластиковое оборудование и хрупкую пластиковую фурнитуру. Запрещено размещать коробки на хранение: на влажную поверхность или на поверхность, где может скапливаться влага, на открытый грунт или газон; на открытых пространствах или в помещениях, где на поверхность коробок могут попасть атмосферные осадки; в герметично закрывающихся помещениях с повышенной влажностью при температуре выше 25°С; рядом с отопительными и нагревательными приборами, расстояние не менее 1000мм.; рядом с оборудованием водоснабжения, расстояние не менее 1000мм., под канализационными трубами, в местах высокой вероятности протекания жидкостей; в местах высокой вероятности возникновения механических повреждений упаковки конструктивных элементов.
Подготовка к сборке, сборка: До установки детской игровой конструкции (конструктор) необходимо подготовить поверхность детской площадки. Для безопасной эксплуатации конструкции, площадка должна быть свободна от зеленых насаждений, сооружений и других конструкций, ровная, без перепадов уровня, без впадин и насыпей. Габариты площадки с учетом зоны безопасности длина 5720мм. ширина 4750мм., площадь площадки S-27,2м². Запрещено устанавливать конструкцию в зонах с повышенным риском провалов в грунте (болотистая местность, береговая линия водоемов, в непосредственной близости с оврагами и обрывами). Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров. Все элементы конструкции соприкасающиеся с поверхностью основания конструкции должны быть в единой плоскости.
Данная модель не требует бетонирования, необходимо устанавливать на подготовленную поверхность, каркасные столбы конструкции необходимо зафиксировать арматурными анкерами.
Конструкцию возможно собрать самостоятельно (в паспорте указана очередность сборки элементов конструкции, в упаковках с отдельными конструктивными элементами прилагаются инструкции по сборке и метизы), или воспользуйтесь услугами наших профессиональных сотрудников.
Для самостоятельной сборки понадобится: лестница-стремянка, измерительная рулетка, карандаш, киянка, уровень, шуруповерт, сверло d4мм., сверло или перо d10мм., набор бит с насадками «TORX» и «шестигранник», набор гаечных ключей, при установке на бетонное основание необходим перфоратор для сверления отверстий.

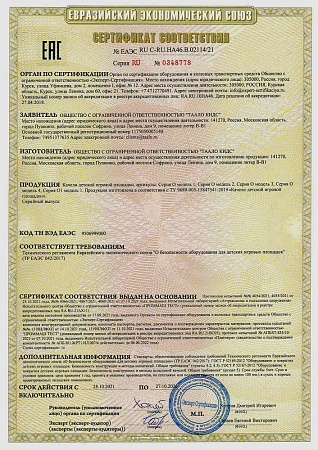

Эксплуатация: Детскую конструкцию (конструктор) можно использовать круглогодично, устойчива воздействию окружающей среды (влажность, перепады температур, грибок, насекомые), изготовлена в соответствии с ГОСТ Р 52169-2012, ГОСТ Р 52299-2013 и техническим регламентом ТР ЕАЭС 042/2017, подтверждено сертификатом соответствия и паспортом на изделие.
Регулярно производите осмотр конструкции: ежедневно визуальный осмотр – чистота конструкции (чистить мягкой щеткой и влажной ветошью), наличие инородных предметов; ежеквартально функциональный осмотр – прочность деревянных элементов и целостность покрытия, устойчивость конструкции, прочность узлов крепления; ежегодный основной осмотр – степень износа крепежных узлов, комплектующих элементов и покрытия деталей.
Габариты конструкции
- Занимаемая площадь, м²:
- 10,3
- Высота, см:
- 230
- Длина, см:
- 372
- Ширина, см:
- 275
- Вес, кг:
- 101,7
Внешний вид
- Основной материал:
- дерево
- Комплектация комплекса:
- качели
- Крепление:
- в землю
Остальные характеристики
- Производитель:
- Taälo
- Страна:
- Россия
- Максимальная нагрузка, кг:
- 150
- Допустимое количество детей:
- 2
