Транспортировка, хранения, монтаж и эксплуатация конструкций

Перед началом монтажа необходимо: изучить документацию, схему и порядок сборки оборудования;
- проверить подготовку площадки: плоскость площадки должна быть горизонтально выровнена, допустимый уклон 20мм. на 10п.м., для поверки используется нивелир или водяной уровень.
- при проведении монтажных работ необходимо соблюдать требования безопасности, огородить зону проведения монтажных работ;
- подготовить оборудование для сборки конструкции: шуруповерт, набор бит «TORX», набор бит с насадкой шестигранник, удлинитель для бит, набор гаечных ключей, дрель, набор свёрл, рулетку, киянку, уровень, лестницу стремянку 2000мм., при установке конструкции на асфальтобетонное основание перфоратор с насадками для работы с бетоном.
- вскрыть упаковки и проверить комплектность согласно «разделу 3» в паспорте на конструкцию; в случае несоответствия комплекта незамедлительно проинформировать поставщика.
Последовательность сборки элементов оборудования согласно схемам и инструкциям настоящего паспорта и инструкциям на отдельные конструктивные элементы, которые находятся в упаковках вместе с элементами. Инструкции необходимо хранить вместе с паспортом до истечения периода эксплуатации оборудования.
После сборки каждого элемента конструкции необходимо проверять плотность прилегания деталей друг к другу, при необходимости, повторно протянуть все соединения самонарезающими болтами и резьбовыми болтами.

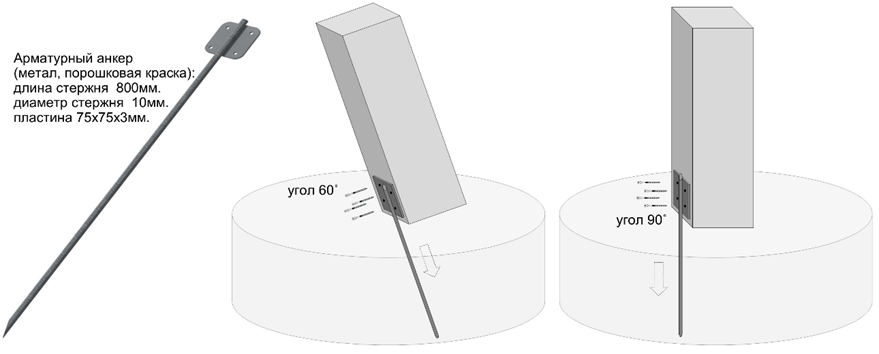

Запрещено эксплуатировать отдельные конструктивные элементы до полной сборки конструкции, установки и крепления всех конструктивных элементов, до фиксации конструкции к зоне установки, до ввода в эксплуатацию конструкции. Запрещено использовать отдельные конструктивные элементы в комплекте конструкций других производителей.

Рекламация.
В случае обнаружения дефектов или поломок детской игровой-спортивной конструкции в период гарантийного срока по вине изготовителя (поставщика) составляется Акт-рекламация, который должен содержать:
- наименование детской игровой-спортивной конструкции;
- заводской номер и дату выпуска;
- даты получения, монтажа и ввода в эксплуатацию;
- общее время работы;
- сведения об имевшихся неисправностях.
Акт вместе с фотографиями или видеосъёмкой повреждений необходимо направить поставщику. Детали, вышедшие из строя и послужившие причиной остановки детского игрового комплекса, должны быть сохранены до приезда представителя изготовителя. Изготовитель (поставщик) не несет гарантийные обязательства при несоблюдении владельцем правил эксплуатации.

Правила безопасной эксплуатации конструкции.
Детские игровые и спортивные конструкции предназначены для детей от 1,5 до 14 лет, весом не более 70кг., ростом не выше 1700мм. Детские игровые и спортивные конструкции используются на детских игровых площадках без постоянного наблюдения оперативным персоналом. Конструкции должны эксплуатироваться при температуре воздуха не ниже - 40 °С и не выше + 40 °С.

Каждый предмет конструкции предназначен для определенной цели использования, поэтому следует пользоваться любым конструктивным элементом в соответствии с его функциональным назначением:

Для игрового оборудования.

Каркас конструкций предназначен для установки встраиваемых, приставных и прикладных элементов конструкции, произведенных компанией «TAALO», с последующей эксплуатацией в качестве уличного игрового и спортивного оборудования или комплексов. Запрещено для эксплуатации для любых других целей.

Игровая платформа - встроенный пол в каркас конструкций предназначен для перемещения между элементами конструкции. На игровой платформе нужно ходить спокойным шагом, стоять и сидеть, допустимо единовременное нахождение на одной секции платформы не более 3х пользователей; на платформе, встроенной в основание конструкций, возможно играть с игрушками. Запрещено бегать, прыгать, толкаться, ломать и эксплуатировать в любых других целях.

Ограждения и ограничители - «забор длинный», «забор короткий», «забор для углового балкона», «забор короткий с ограничителем», «стена домика», «ограждение над скатом», «ограждение над рукоходом», «ограждение над приставным оборудованием», «перила лестницы». Предназначены для защиты и предотвращения возможного падения с игровой платформы и элементов оборудования, предназначены для фиксации руками при перемещении по игровой платформе и элементам оборудования или перемещении под ограничителями между игровой платформой и элементами приставного к платформе оборудования. Запрещено взбираться на ограждения и ограничители, сидеть сверху, перемещаться через ограничители, ломать и эксплуатировать в любых других целях.

Крыша «тканевая», «деревянная плоская», «деревянная двускатная» - декоративный элемент конструкции для создания тени в солнечную погоду. Запрещено взбираться и сидеть сверху, перемещаться через крышу, ломать и эксплуатировать в любых других целях.

Лестница, лестница-стремянка -  элементы приставного к каркасу оборудования установлены с уклоном, расположены под углом 60º по отношению к поверхности установки конструкции, под углом 30º по отношению к игровой платформе. Предназначены для перемещения по диагонали между поверхностью установки конструкции и игровой платформой. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! На лестнице и лестнице-стремянке становиться ступнями на ступеньки, руками держаться за перила, перемещаться спокойно и равномерно, поочередно переставлять ступни на следующую ступень. При перемещении между лестницей и игровой платформой руками держаться за перила и ограничители. Запрещено бегать, прыгать, перепрыгивать через ступень, толкаться, ломать и эксплуатировать в любых других целях.

Полосы препятствий: канатная лестница, скалодром узкий, скалодром широкий -  элементы приставного к каркасу оборудования установлены с уклоном, расположены под углом 60º по отношению к поверхности установки конструкции, под углом 30º по отношению к игровой платформе. Предназначены для перемещения по диагонали между поверхностью установки конструкции и игровой платформой. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! На канатной лестнице становиться ступнями и держаться руками за канат, натянутый горизонтально, перемещаться вверх спокойно и равномерно, сначала переставлять и фиксировать руки, затем переставлять ступни, подтянуться и выровнять торс. На скалодроме держаться руками за канат или за камни скалодрома, становиться ступнями на камни скалодрома, перемещаться вверх спокойно и равномерно, сначала переставлять и фиксировать руки, затем переставлять ступни, подтянуться и выровнять торс. При перемещении между приставным оборудованием и игровой платформой руками держаться за ограничители. Запрещено бегать, прыгать, толкаться, ломать и эксплуатировать в любых других целях.

Скаты - горки -  элементы приставного к каркасу оборудования предназначены для перемещения в положении сидя или лежа – скольжения на поверхности ската по диагонали или по спирали сверху вниз. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! При перемещении с игровой платформы на скат необходимо руками держаться за ограничитель над скатом, сесть на начальную часть ската, расположенную в зоне игровой платформы, оттолкнуться руками от ограничителя или бортов ската, начать скольжение вниз. Пользователь прекращает скольжение в зоне окончания ската, ступнями становиться на поверхность площадки. Запрещено перемещаться через борт ската, бегать, прыгать и взбираться вверх по поверхности ската, ломать и эксплуатировать в любых других целях.

Рукоход и шведская стенка -  элементы приставного к каркасу спортивного оборудования, расположены горизонтально – рукоход и вертикально шведские стенки. Предназначены для выполнения физических упражнений и перемещения по горизонтали и вертикали между поверхностью установки конструкции и игровой платформой. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! На шведской стенке держатся руками за перекладины, становиться ступнями на перекладины; перемещаться вверх спокойно и равномерно, сначала переставлять и фиксировать руки, затем переставлять ступни, подтянуться и выровнять торс; перемещаться вниз спокойно и равномерно, сначала переставлять и фиксировать ступни, затем переставлять и фиксировать руки, опуститься и выровнять торс. На рукоходе держаться руками за перекладины, перемещаться под конструкцией вдоль каркаса, перемещаться в подвешенном состоянии, спокойно, равномерно переставлять и фиксировать поочередно руки с одной перекладины на другую. При перемещении между приставным оборудованием и игровой платформой руками держаться за перекладины и ограничители. Запрещено взбираться на рукоход, сидеть сверху рукохода, прыгать, толкаться, крепить к каркасу рукохода или перекладинам сидения для качелей, ломать и эксплуатировать в любых других целях.

Качельная балка -  элемент приставного к каркасу или встроенного в каркас оборудования, предназначена для фиксирования на подвесах качельной балки сидений для качелей или элементов спортивного инвентаря – гимнастические кольца, гимнастический канат, подвесная лестница. На качельную балку возможно закрепить 3 элемента сидений и спортивного инвентаря. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! Качание на качелях возможно производить в одной плоскости – перпендикулярно качельной балке. Сидение для качелей OVAL допускается использовать единовременно двум пользователям, ограничение 150кг. Запрещено взбираться на качельную балку, таранить других пользователей качелей, прыгать на сидениях качели, толкаться, бегать под качельной балкой в процессе эксплуатации качелей другими пользователями, ломать и эксплуатировать в любых других целях.

Приставной турник -  элементы приставного к каркасу оборудования, предназначен для занятия физическими упражнениями – подтягивание на перекладине турника. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! Запрещено взбираться конструкцию, бегать под перекладиной турника в процессе эксплуатации другими пользователями, ломать и эксплуатировать в любых других целях.

Балка для навесного оборудования -  элемент прикладного к каркасу оборудования, предназначен для фиксирования на подвесах элементов спортивного инвентаря – гимнастические кольца, гимнастический канат, подвесная лестница. На балку возможно закрепить 1 элемент спортивного инвентаря. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! Запрещено взбираться на балку для навесного оборудования, сидеть сверху, нагружать более 70кг., бегать в зоне безопасности в процессе эксплуатации спортивного инвентаря другими пользователями, ломать и эксплуатировать в любых других целях. Запрещено крепить на подвесах балки для навесного оборудования сидения для качелей – запрещено эксплуатировать в качестве качели!

Песочница -  оборудование для игры с песком. Требование безопасности: один элемент оборудования предназначен для единовременного использования не более четырех пользователей! Запрещено бегать, прыгать, толкаться, кидаться песком, ломать и эксплуатировать в любых других целях.

Стол с лавочками -  оборудование для отдыха и настольных игр. Требование безопасности: один элемент оборудования предназначен для единовременного использования не более четырех пользователей! Запрещено бегать, прыгать, толкаться, ломать и эксплуатировать в любых других целях.

Спортивное оборудование и инвентарь - для занятия спортивными упражнениями – подтягивание, отжимание, лазание. Требование безопасности: пользователь должен знать правила выполнения спортивных упражнений; один элемент оборудования предназначен для единовременного использования только одним пользователем! Запрещено взбираться на каркасы оборудования, толкаться, бегать в зоне безопасности оборудования в процессе эксплуатации другими пользователями, ломать и эксплуатировать в любых других целях.

Для спортивного оборудования. (от 6-и лет)

Каркас конструкций предназначен для установки встраиваемых элементов конструкции, произведенных компанией «TAALO», с последующей эксплуатацией в качестве уличного игрового и спортивного оборудования или комплексов. Запрещено для эксплуатации для любых других целей.

Скалодром -  элемент встроенного в каркас оборудования. Предназначен для перемещения по вертикали, вверх и вниз, между поверхностью установки конструкции и верхней перекладиной каркаса. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем!. На скалодроме держаться руками за камни скалодрома, становиться ступнями на камни скалодрома, перемещаться вверх спокойно и равномерно, сначала переставлять и фиксировать руки, затем переставлять ступни, подтянуться и выровнять торс, перемещаться вниз спокойно и равномерно, сначала переставлять и фиксировать ступни, затем переставлять и фиксировать руки, опуститься и выровнять торс. При перемещении между встроенным оборудованием руками держаться за камни, поручни и канат. Запрещено бегать, прыгать, толкаться, ломать и эксплуатировать в любых других целях.

Канатная сетка -  элемент встроенного в каркас оборудования, расположена горизонтально. Предназначена для выполнения физических упражнений и перемещения по горизонтали между встроенными в каркас элементами оборудования. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! На канатной сетке держаться руками за натянутый канат, перемещаться под конструкцией вдоль каркаса, перемещаться в подвешенном состоянии, спокойно, равномерно переставлять и фиксировать поочередно руки с одного каната на другой. При перемещении между встроенным оборудованием руками держаться за камни, поручни и канат. Запрещено взбираться на канатную сетку, сидеть сверху, прыгать, толкаться, крепить к сетке сидения для качелей, ломать и эксплуатировать в любых других целях.

Рукоход -  элемент встроенного в каркас оборудования, расположена горизонтально. Предназначен для выполнения физических упражнений и перемещения по горизонтали между шведскими стенками. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! На рукоходе держаться руками за перекладины, перемещаться под конструкцией вдоль каркаса, перемещаться в подвешенном состоянии, спокойно, равномерно переставлять и фиксировать поочередно руки с одной перекладины на другую. Запрещено взбираться и сидеть сверху рукохода, прыгать, толкаться, крепить к каркасу рукохода или перекладинам сидения для качелей, ломать и эксплуатировать в любых других целях.

Шведская стенка -  элемент встроенного в каркас оборудования, расположена вертикально. Предназначена для выполнения физических упражнений и перемещения по вертикали между поверхностью установки конструкции и верхней перекладиной каркаса.  Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! На шведской стенке держатся руками за перекладины, становиться ступнями на перекладины; перемещаться вверх спокойно и равномерно, сначала переставлять и фиксировать руки, затем переставлять ступни, подтянуться и выровнять торс; перемещаться вниз спокойно и равномерно, сначала переставлять и фиксировать ступни, затем переставлять и фиксировать руки, опуститься и выровнять торс. При перемещении между встроенным оборудованием руками держаться за камни, поручни и канат. Запрещено прыгать, толкаться, ломать и эксплуатировать в любых других целях.

Встроенная балка для навесного оборудования -  элемент встроенного в каркас оборудования, расположена горизонтально, предназначен для фиксирования на подвесах элементов спортивного инвентаря – гимнастические кольца, гимнастический канат, подвесная лестница. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! Качание на спортивном инвентаре возможно производить в одной плоскости – перпендикулярно балке. Запрещено взбираться на балку, таранить других пользователей, прыгать, толкаться, бегать под балкой в процессе эксплуатации другими пользователями, ломать и эксплуатировать в любых других целях.

Встроенный турник / турник -  элемент встроенного в каркас оборудования, перекладина расположена горизонтально, предназначен для занятия физическими упражнениями – подтягивание на перекладине турника. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! Запрещено взбираться конструкцию, бегать под перекладиной турника в процессе эксплуатации другими пользователями, ломать и эксплуатировать в любых других целях.

Встроенные брусья / брусья -  элемент встроенного в каркас оборудования, перекладины расположены горизонтально, предназначен для занятия физическими упражнениями – подтягивание и отжимание на перекладинах брусьев. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! Запрещено взбираться конструкцию, бегать под перекладинами брусьев в процессе эксплуатации другими пользователями, ломать и эксплуатировать в любых других целях.

Гимнастическое бревно -  элемент встроенного в каркас оборудования, расположен горизонтально, предназначен для занятия физическими упражнениями – отжимание. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! Запрещено прыгать, бегать, находиться на бревне в процессе эксплуатации другими пользователями, ломать и эксплуатировать в любых других целях.

Доска для пресса -  элемент встроенного в каркас оборудования, расположены под углом 30º по отношению к поверхности установки конструкции, предназначен для занятия физическими упражнениями – отжимание. Требование безопасности: один элемент оборудования предназначен для единовременного использования только одним пользователем! Запрещено прыгать, бегать, находиться на доске в процессе эксплуатации другими пользователями, ломать и эксплуатировать в любых других целях.

Спортивный инвентарь - для занятия спортивными упражнениями – подтягивание, отжимание, лазание. Требование безопасности: пользователь должен знать правила выполнения спортивных упражнений; один элемент оборудования предназначен для единовременного использования только одним пользователем! Запрещено толкаться, бегать в зоне безопасности оборудования в процессе эксплуатации другими пользователями, ломать и эксплуатировать в любых других целях.

Конструкции должны эксплуатироваться при температуре воздуха не ниже - 40 °С и не выше + 40 °С. Расположение конструкции ближе одного метра от отопительных коммуникаций и других источников тепла, а также под прямыми солнечными лучами, вызывает ускоренное старение лакокрасочного покрытия. Запрещено расположение конструкций вблизи поливочных коммуникаций, взывает ускоренное старение древесины и покрытия. На поверхность деталей конструкции недопустимо попадание жидкостей, растворяющих лакокрасочные покрытия (спирт, ацетон, бензин и пр.). Недопустимо соприкосновение покрытия с горячими предметами и кипящей водой. Следует оберегать поверхности и элементы конструкции от механических повреждений, которые могут быть вызваны воздействием твердых предметов, абразивных порошков, а также чрезмерными физическими нагрузками; не проводить по поверхности конструкции острыми (режущими) предметами. Не ударять по поверхности конструкции тяжёлыми твёрдыми предметами.

Перемещение конструкции в собранном виде с место на место недопустимо. Крепёжные узлы разъёмных соединений должны быть плотно затянуты (необходимо проверять соединения не реже 1 раза в год).
Уход за конструкцией надлежит осуществлять с применением только качественных, специально предназначенных для этих целей чистящих и полирующих средств, в соответствии с прилагаемыми к ним инструкциями производителей о способе и области (поверхности, материалы) их применения. Загрязнения удаляется чистой и мягкой тканью (фланель, сукно, плюш и т. п.). Если Вы оставляете загрязнение на некоторое время, то заметно повышается опасность образования разводов, пятен и повреждений. Эксплуатация конструкции признаётся неправильной, если имеются достаточные основания утверждать, что конструкция или её отдельные поверхности были подвергнуты механическим, термическим воздействиям, воздействию горячей воды или пара, воздействию агрессивных средств или красителей и др., в результате чего в местах воздействия появились повреждения.

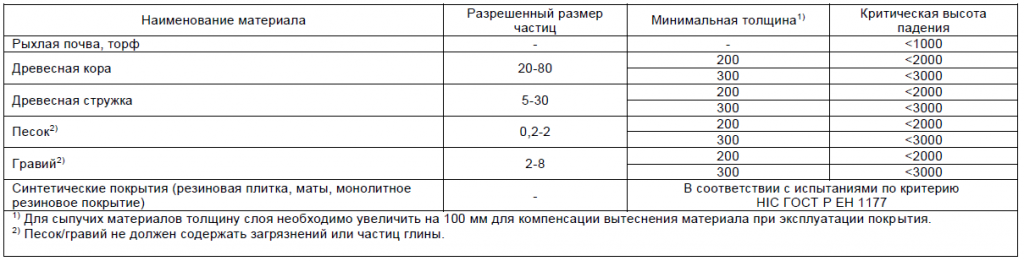

Игровая зона – зона безопасности конструкции должна быть чистой и хорошо освещенной, в зоне падения не должно быть предметов, мешающих передвижению детей (игрушки, велосипеды, самокаты, коляски, сумки, и другие предметы личного пользования).
Перед пользованием оборудованием необходимо проинструктировать ребенка: быть внимательным и осторожным, заботиться о собственной безопасности; соблюдать правила поведения при игре на оборудовании, не вступать в конфликт с другими детьми, не толкаться, не драться; рассчитывать свои силы в процессе игры, в сложных ситуациях просить помощи у взрослых. В случае конфликта между детьми, необходимо их вывести из игровой зоны и предложить им договориться о правилах дальнейшего поведения во время игры. К пользованию оборудованием запрещено допускать детей эмоционально перевозбужденных, в состоянии агрессии, т.к. они не могут сконцентрировать свое внимание и контролировать действия, могут навредить себе и окружающим.
Для пользования игровым оборудованием одежда ребенка должна соответствовать погодным условиям, быть удобной, не должна сковывать движения и затруднять теплообмен. Не допускается скользкая кожаная или жесткая пластиковая подошва обуви, высокий каблук и не завязанные шнурки обуви. Наличие колющих предметов на одежде или в карманах (значки, булавки, игрушки и т.д.) может причиной травмирования детей в процессе игры. До пользования игровой конструкцией снимите с ребенка предметы украшений которыми можно зацепиться за элементы оборудования или за одежду других детей в процессе игры. Длинные волосы должны быть собраны в косу, пучок или спрятаны под головной убор. Очки у плохо видящих детей должны быть зафиксированы специализированным фиксатором на затылке.
Пример оформления информационной доски


Осмотр и проверка оборудования перед началом эксплуатации.
Перед началом эксплуатации оборудования проводят визуальный и функциональный осмотр:
- проверка соответствия комплектности элементов оборудования в соответствии с экспликацией в паспорте.
- проверка правильности сборки, размещения оборудования и расположения элементов оборудования в соответствии со схемами и инструкциями.
- проверка целостности элементов оборудования (трещины, сколы, отслоение древесины) и целостности покрытия конструктивных элементов.
- проверка узлов крепления: наличие крепежных элементов и прочность соединения элементов конструкции.
Осмотр проводит компетентный персонал в строгом соответствии с инструкцией изготовителя.

Осмотр, обслуживание и ремонт оборудования.
В целях обеспечения безопасной эксплуатации оборудования владелец должен проводить регулярный осмотр:
- проверка целостности элементов оборудования (трещины, сколы, отщипы) и целостности покрытия конструктивных элементов.
- проверка узлов крепления: наличие крепежных элементов и прочность соединения элементов конструкции.
Осмотр проводит компетентный персонал в строгом соответствии с инструкцией изготовителя. При выявлении неисправности оборудования, необходимо сделать отметки в журнале и обеспечить действия, направленные на устранения неисправностей. Неисправности оборудования, обнаруженные в процессе эксплуатации, снижающие безопасность, немедленно устраняют. Если это невозможно, то принимаются меры, обеспечивающие невозможность пользования оборудованием, либо оборудование демонтируют и удаляют с игровой площадки.
Регулярный визуальный осмотр оборудования необходимо проводить ежедневно. При ежедневном осмотре проверяют прочность деревянных конструкций, а также узлы крепления. Регулярный визуальный осмотр позволяет обнаружить очевидные неисправности и посторонние предметы, представляющие опасности, вызванные пользованием оборудованием, климатическими условиями, актами вандализма (например, разбитые бутылки, консервные банки, пластиковые пакеты, поврежденные элементы оборудования). На поверхности площадки и конструкции не должно быть посторонних предметов, острых элементов, выступов и травмирующих включений.
ГРАФИК ежедневного визуального осмотра


Функциональный осмотр оборудования необходимо проводить один раз в три месяца. При функциональном осмотре проверяют устойчивость конструкции, степень износа поверхности скольжения (горки), прочность узлов крепления.
В процессе визуального и функционального осмотров определяют:
- чистоту и внешний вид поверхности игровой площадки и оборудования;
- соблюдение расстояний от частей оборудования до поверхности игровой площадки;
- наличие выступающих частей фундаментов;
- наличие дефектов/неисправностей элементов оборудования;
- отсутствие деталей оборудования;
- чрезмерный износ подвижных частей оборудования;
- структурную целостность оборудования.
Примеры неисправностей при визуальном осмотре
