Серия S модель 6.2 - спортивный островок

Артикул: S6.2
Производитель:
Консультации от наших менеджеров
Страна:
Россия
Гарантия:
2 года
Основной материал:
дерево
Рассказать друзьям

Надежная и долговечная спортивная конструкция из древесины сибирской лиственницы для спортивной площадки в зонах общественного пользования: парки, скверы, дворы многоквартирных домов, территории школ и торгово-развлекательных центров, коттеджные поселки. Поможет организовать интересный досуг взрослым и детям, отлично сочетается с городским и природным ландшафтом.

Спортивная конструкция предназначена для детей +6 и взрослых, создает условия для общего физического развития, развития мышечной системы, координации движений и ловкости, смелости и преодоления страха высоты, развивает чувство коллективизма в массовых занятиях.

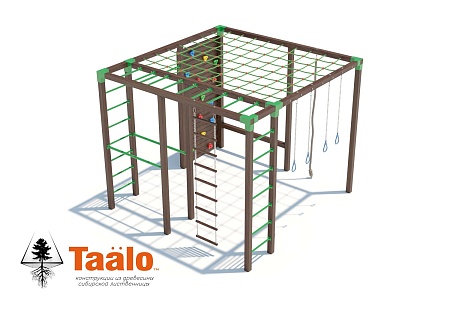

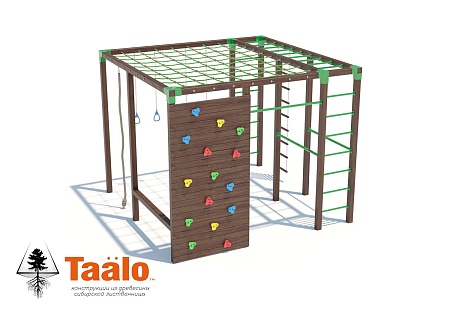

Основа спортивной конструкции – каркас кубической формы из бруса лиственницы сечением 90х90мм. В каркас интегрирован рукоход, шведская стенка, турник и брусья с металлическими перекладинами d32мм., а также скалодром с пластиковыми камнями, канатная сетка из армированного каната, гимнастическое бревно и навесное оборудование.

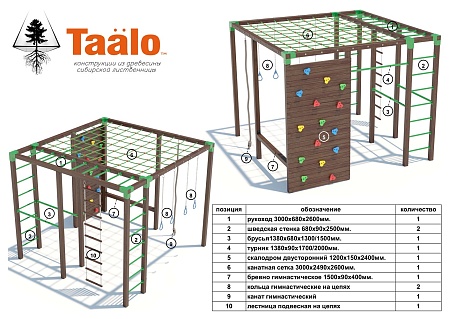

Комплектация:

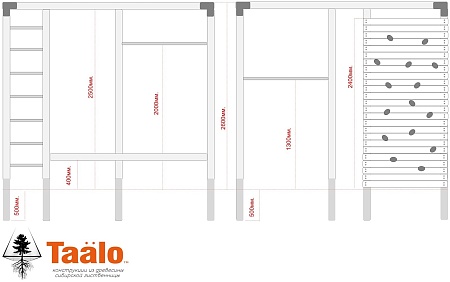

- рукоход 3000х680х2600мм. (длина/ширина/высота) - 1ком.: брус лиственницы сечением 90х90мм., металлическая перекладина d32х500мм. – 9шт.

- шведская стенка 680х90х2500мм. (длина/ширина/высота) - 2ком.: брус лиственницы сечением 90х90мм., металлические перекладины d32х500мм. - 7шт.

- брусья1380х680х1500мм. (длина/ширина/высота) - 1ком.: брус лиственницы сечением 90х90мм., металлическая перекладина d32х1200мм. – 2шт., d32х500мм. - 1шт.

- турник встроенный 1380х90х2000мм. (длина/ширина/высота) - 1ком.: брус лиственницы сечением 90х90мм., металлическая перекладина d32х1200мм. - 1шт.

- скалодром двусторонний 1200х150х2400мм. (длина/ширина/высота) - 1ком.: брус лиственницы сечением 90х90мм., планкен лиственницы сечением 90х20мм., камни скалодрома пластиковые - 30шт.

- канатная сетка 3000х2490х2600мм. (длина/ширина/высота) - 1ком.: брус лиственницы сечением 90х90мм., армированный канат d16мм.

- бревно гимнастическое 1500х90х400мм. (длина/ширина/высота) - 1ком.: брус лиственницы сечением 90х90мм.

- кольца гимнастические (цепь 1000мм.) - 1ком.;

- канат гимнастический 2500мм. - 1 ком.;

- лестница подвесная (цепь 2000мм.) - 1 ком.;

- сидение качели прорезиненное 450х180х40мм. (цепь 2000мм.) 1ком.;

- подвесы тип «D» из оцинкованной стали - 7ком.

- крепёж из оцинкованной стали - 1ком.

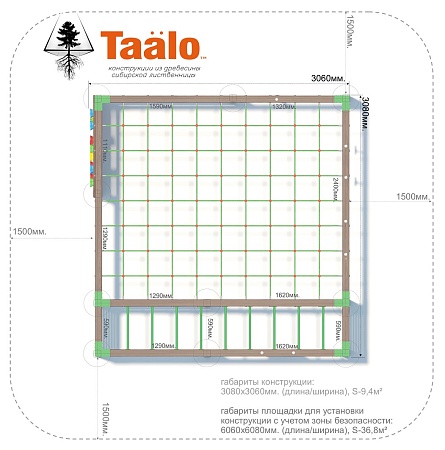

Габариты конструкции: 3080х3060х2600мм. (длина/ширина/высота) S-9,42м²

Габариты площадки для установки конструкции с учетом зоны безопасности: 5080х6560мм. (длина/ширина); S-33,3м².



Для перевозки транспортной компанией: общий вес 435кг.; общий объем 0,85м³; количество мест 15 (самое длинное место 3000мм., самое широкое место 300мм., самое высокое место 200мм.).



Материалы: Каждая деревянная деталь спортивной конструкции состоит из древесины сибирской лиственницы: клееный и сращенный брус лиственницы сечением 90х90мм. (камерная сушка, влажность 8-16%). Каждая деревянная деталь обработана в два слоя безопасным для детей покрытием – маслом для террасной доски и восковой лазурью «ADLER» цвет «орех», торцы и части деталей, погружаемые в бетон, дополнительно запечатаны мастикой.

Рекомендуем обновлять покрытие деревянных элементов конструкции (при естественном износе покрытия, один раз в 2-3 года) или проводить реставрацию отдельных конструктивных элементов (при механическом повреждении), необходимо подобрать по цвету масло для террасной доски, предназначенное для эксплуатации на улице, любого производителя.

Металлические перекладины d32 покрыты порошковой краской зеленого цвета. Крепеж и подвесы из оцинкованной стали от европейских производителей обеспечивает надежное соединение каждого элемента конструкции.

Рекомендованная распределенная единовременная нагрузка конструкции не более 650кг. Единовременная распределенная нагрузка: перекладины турника и брусьев не более 150кг. на одну перекладину., перекладины шведской стенки и рукохода не более 150кг. на одну перекладину.; скалодром не более 150кг. единовременной нагрузки, канатная сетка не более 150кг. единовременной нагрузки, гимнастическое бревно не более 150кг. единовременной нагрузки, подвесное оборудование не более 150кг. единовременной нагрузки.



Транспортировка и хранение до вскрытия заводской упаковки: Конструкции состоят из отдельных конструктивных элементов - конструктор, в разобранном виде, сформированных в индивидуальную упаковку. Транспортировка коробок с конструктивными элементами допустима в закрытых багажных отделениях автомобилей для перевозки крупногабаритных грузов. Рекомендуемые характеристики багажного отделения: длина 3000-5000 мм.; ширина 1500-2000мм.; высота 1500-2000мм., грузоподъемность 500кг и выше. Транспортировку коробок производить на ровных, чистых и сухих поверхностях или на специализированных поддонах. Во избежание травмоопасных ситуаций и риска порчи оборудования не располагать коробки с уклоном (упор на стену кузова и пол); не складывать коробки с деревянными и металлическими комплектующими на пластиковое оборудование и хрупкую пластиковую фурнитуру; фиксировать коробки специализированными транспортировочными ремнями. Запрещено перевозить коробки вместе с горючими и взрывчатыми веществами, с продуктами питания, с жидкостями, в условиях, влекущих порчу упаковки и оборудования. При транспортировке оборудования транспортными компаниями - сборными грузами пластиковые элементы конструкций и хрупкую фурнитуру необходимо дополнительно упаковывать в жесткую обрешетку.

Хранить оборудование в упакованном виде на поддонах или стеллажах в сухих и хорошо проветриваемых помещениях при средней температуре 15-20°С. Располагать коробки с оборудованием в горизонтальном виде, громоздкое и тяжелые упаковки располагать снизу, легкие и хрупкие сверху. Во избежание травмоопасных ситуаций и риска порчи оборудования не располагать коробки с уклоном (упор на стену и пол); не складывать коробки с деревянными и металлическими комплектующими на пластиковое оборудование и хрупкую пластиковую фурнитуру. Запрещено размещать коробки на хранение: на влажную поверхность или на поверхность, где может скапливаться влага, на открытый грунт или газон; на открытых пространствах или в помещениях, где на поверхность коробок могут попасть атмосферные осадки; в герметично закрывающихся помещениях с повышенной влажностью при температуре выше 25°С; рядом с отопительными и нагревательными приборами, расстояние не менее 1000мм.; рядом с оборудованием водоснабжения, расстояние не менее 1000мм., под канализационными трубами, в местах высокой вероятности протекания жидкостей; в местах высокой вероятности возникновения механических повреждений упаковки конструктивных элементов.



Подготовка к сборке, сборка: До установки спортивной конструкции необходимо подготовить поверхность детской площадки. Для безопасной эксплуатации конструкции, площадка должна быть свободна от зеленых насаждений, сооружений и других конструкций, ровная, без перепадов уровня, без впадин и насыпей. Габариты площадки с учетом зоны безопасности длина 5080мм. ширина 6560мм., площадь площадки S-33,3м². Запрещено устанавливать конструкцию в зонах с повышенным риском провалов в грунте (болотистая местность, береговая линия водоемов, в непосредственной близости с оврагами и обрывами). Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров. Необходимо бетонировать каркасные столбы конструкции.

Конструкцию возможно собрать самостоятельно (в паспорте указана очередность сборки элементов конструкции, в упаковках с отдельными конструктивными элементами прилагаются инструкции по сборке и метизы), или воспользуйтесь услугами наших профессиональных сотрудников.

Для самостоятельной сборки понадобится: лестница-стремянка, измерительная рулетка, карандаш, киянка, уровень, шуруповерт, сверло d4мм., сверло или перо d10мм., набор бит с насадками «TORX» и «шестигранник», набор гаечных ключей, при установке на бетонное основание необходим перфоратор для сверления отверстий, материалы и оборудование для бетонирования (оборудование для выкапывания ямы, оборудование для приготовления бетонной смеси, для одной ямы щебень средней фракции 15-20кг, для одной ямы пескоцемент «М300» 15-20кг.)

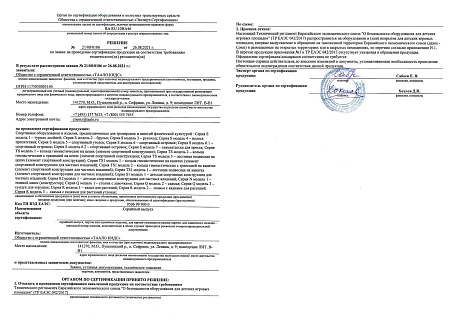

Эксплуатация: Спортивную конструкцию можно использовать круглогодично, устойчива воздействию окружающей среды (влажность, перепады температур, грибок, насекомые), изготовлена в соответствии с ГОСТ Р 55675-2013, ГОСТ Р 55679-2013, ГОСТ Р 56440-2015, ГОСТ Р 57538-2017 и техническим регламентом ТР ЕАЭС 042/2017, подтверждено паспортом на изделие.

Регулярно производите осмотр конструкции: ежедневно визуальный осмотр – чистота конструкции (чистить мягкой щеткой и влажной ветошью), наличие инородных предметов; ежеквартально функциональный осмотр – прочность деревянных элементов и целостность покрытия, устойчивость конструкции, прочность узлов крепления; ежегодный основной осмотр – степень износа крепежных узлов, комплектующих элементов и покрытия деталей.

Габариты конструкции
Занимаемая площадь, м²:
9,42
Высота, см:
260
Длина, см:
308
Ширина, см:
306
Вес, кг:
450
Внешний вид
Основной материал:
дерево
Размещение:
на улице
Крепление:
бетонная конструкция
Остальные характеристики
Производитель:
Консультации от наших менеджеров
Страна:
Россия
Гарантия:
2 года
