Полезная информация по сборке, хранению и транспортировке

Правила хранения и транспортировки оборудования

Детские игровые-спортивные конструкции состоят из отдельных конструктивных элементов, в разобранном виде, сформированных в индивидуальную упаковку.

Хранить оборудование в упакованном виде на поддонах или стеллажах в сухих и хорошо проветриваемых помещениях при средней температуре 15-20°С. Располагать коробки с оборудованием в горизонтальном виде, громоздкое и тяжелые упаковки располагать снизу, легкие и хрупкие сверху. Во избежание травмоопасных ситуаций и риска порчи оборудования не располагать коробки с оборудованием с уклоном (упор на стену и пол); не складывать коробки с деревянными и металлическими комплектующими на пластиковое оборудование и хрупкую пластиковую фурнитуру.

Запрещено размещать коробки с оборудованием на хранение:

- на влажную поверхность или на поверхность, где может скапливаться влага, на открытый грунт или газон;

- на открытых пространствах или в помещениях, где на поверхность коробок могут попасть атмосферные осадки;

- в герметично закрывающихся помещениях с повышенной влажностью при температуре выше 25°С;

- рядом с отопительными и нагревательными приборами, расстояние не менее 1000мм.

- рядом с оборудованием водоснабжения, расстояние не менее 1000мм.; под канализационными трубами, в местах высокой

  вероятности протекания жидкостей.

- в местах высокой вероятности возникновения механических повреждений упаковки конструктивных элементов.

Транспортировка коробок с конструктивными элементами допустима в закрытых багажных отделениях автомобилей для перевозки крупногабаритных грузов. Рекомендуемые характеристики багажного отделения: длина 3000-5000 мм.; ширина 1500-2000мм.; высота 1500-2000мм., грузоподъемность 500кг и выше. Транспортировку коробок производить на ровных, чистых и сухих поверхностях или на специализированных поддонах. Во избежание травмоопасных ситуаций и риска порчи оборудования не располагать коробки с оборудованием с уклоном (упор на стену кузова и пол); не складывать коробки с деревянными и металлическими комплектующими на пластиковое оборудование и хрупкую пластиковую фурнитуру; фиксировать коробки специализированными транспортировочными ремнями. Запрещено перевозить коробки с конструктивными элементами вместе с горючими и взрывчатыми веществами, с продуктами питания, с жидкостями, в условиях, влекущих порчу упаковки и оборудования.

При транспортировке оборудования транспортными компаниями - сборными грузами пластиковые элементы конструкций и хрупкую фурнитуру необходимо дополнительно упаковывать в жесткую обрешетку.

Подготовка к самостоятельной сборке

Перед началом монтажа необходимо:

1. изучить документацию; проверить комплектность согласно прилагаемой документации;

2. при проведении монтажных работ необходимо соблюдать требования безопасности, огородить зону проведения монтажных работ;

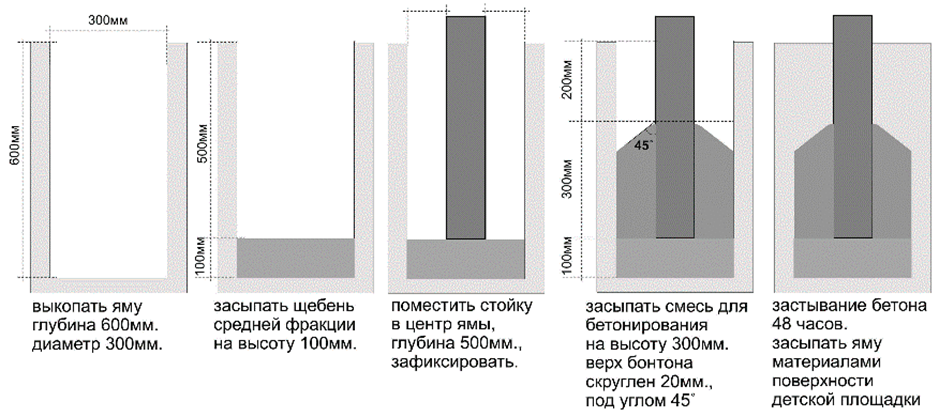

3. при необходимости бетонирования элементов конструкции, подготовить оборудование и материалы для проведения земляных работ;

4. подготовить оборудование для сборки конструкции:

- шуруповерт, дрель;

- набор бит «TORX»;

- набор бит или ключей с насадкой шестигранник;

- набор гаечных ключей;

- набор свёрл;

- измерительную рулетку, уровень;

лестницу стремянку 1500 - 2000мм.;

- при установке конструкции на бетонное основание перфоратор с насадками для работы с бетоном.

5. сборка конструкций проводится согласно схеме в паспорте, по инструкциям отдельных конструктивных элементов, которые находятся в коробках вместе деталями этих элементов и метизами.

Рекомендации по установке

Рекомендуемое основание для установки игровых-спортивных конструкций.

Установка детских игровых-спортивных конструкций проводится на поверхность:

- твердая с дренажным основанием и ударопоглащающим покрытием: грунт, газон, площадка с искусственным покрытием;

- ровная, без перепадов уровня, без впадин и насыпей, допустимый уклон поверхности 20мм на 10 погонных метров;

-  размер площадки определяется габаритами размерами конструкции по крайним точкам и по периметру конструкции добавляется зона

   безопасности 1000-2000мм.

   Игровая площадка = габариты конструкции по крайним точкам + зона безопасности по периметру конструкции.

- зона игровой площадки должна быть свободна от насаждений и сооружений;

- материалы поверхности площадки с низкими ударопоглощающими свойствами используют только вне области приземления.

- под оборудованием игровой площадки с высотой свободного падения более 600 мм должно быть ударопоглощающее покрытие по всей области приземления. При высоте свободного падения менее 600 мм в отдельных местах устраивают ударопоглощающее покрытие.

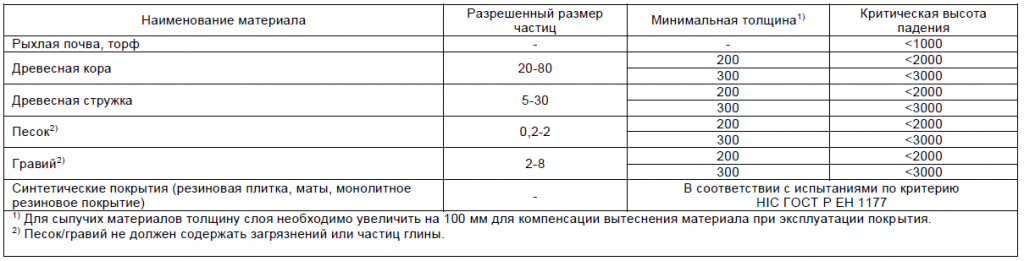

Пример покрытий поверхности игровой площадки см. в таблице.

Материал	Размер частиц материала, мм	Минимальная толщина слоя,  мм
Разрыхленная земля, дерн	-	-
Мульча	20 - 80	300
Древесные опилки	5 - 30
Песок	0,2 - 2
Гравий	2 - 8
Резиновые покрытия на твердой поверхности	Плитка	40
Резиновые покрытия на гравии
