Серия C1 модель 1, детская игровая - спортивная конструкция

Превосходный подарок детям - надежная и долговечная игровая конструкция для улицы из древесины сибирской лиственницы. Предназначена для детей от 3-х лет.

Игры на детской площадке создают условия для укрепления иммунитета, общего физического и интеллектуального развития ребенка, помогают преодолеть страх высоты, улучшить координацию движений и ловкость, способствуют неформальному, веселому и интересному общению - отдых для всей семьи. Качелями и рукоходом могут пользоваться взрослые.

Конструкция предназначена для установки в личное пользование на дачных участках в частных загородных домах и коттеджах, отлично сочетаются с природным ландшафтом и разными архитектурными решениями.

Описание.

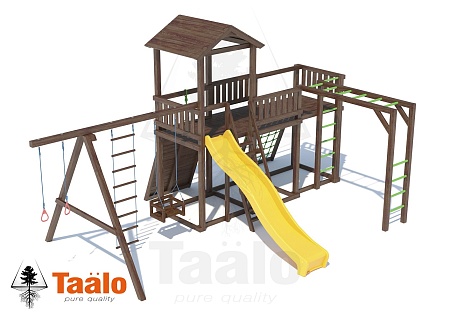

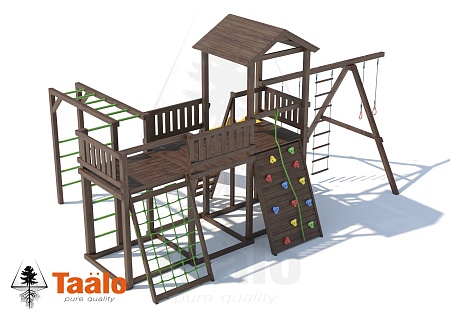

Основа конструкции – башня с двумя балконами. На высоте 1,5м. в конструкцию встроены игровые платформы с ограждениями и ограничителями, сверху башни двускатная деревянная крыша. К платформе приставлены пластиковый волнообразный скат с превосходной скользящей поверхностью, деревянная лестница-стремянка с перилами, канатная лестница и широкий скалодромом. К каркасным столбам конструкции прикреплены шведская стенка, рукоход и приставные качели, на подвесах качелей закреплены сидение «малютка» на канатах и гимнастические кольца на канатах и подвесная лестница на канатах (возможно заменить, выбрать «здесь»).

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа - не более 350кг.; качельная балка - не боле 350кг.; рукоход, шведская стенка и скаладром - не более 150кг.; лестницы – не более 100кг.; скат пластиковый «волна» - не более 70кг.; сидения для качелей деревянные, гимнастические кольца и подвесная лестница - не более 70кг.

Цвет пластикового ската возможно заменить, выбрать из ассортимента при наличии на складе: желтый, темный зеленый, светлый зеленый, красный, пурпурный, синий, голубой. Рекомендуем дополнить конструкцию развивающими элементами: яркие эмоции ребенку добавят пластиковые бинокль и штурвал, а также доска для рисования мелом, спортивные занятия с ребенком поможет разнообразить баскетбольное кольцо (выбрать «здесь»).

Габариты конструкции. 6370х4120х3360мм. (длина/ширина/высота) S-26,2м²

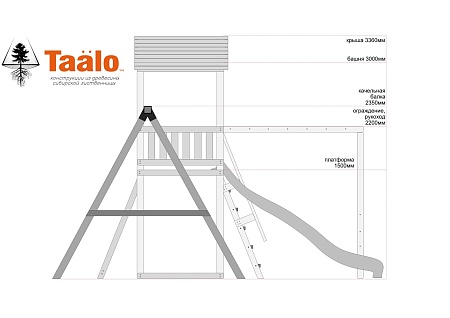

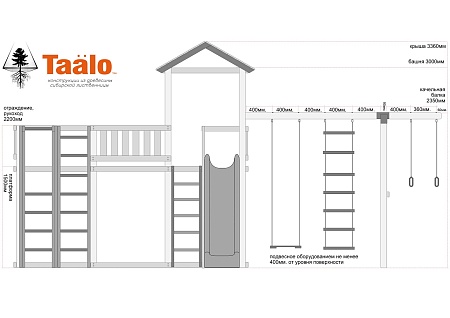

Максимальная высота от уровня поверхности игровой площадки до верхней отметки крыши 3360мм., высота каркаса основной башни 3000мм., высота каркаса балкона 2200мм., высота игровых платформ1500мм. (к верхней платформе крепятся скаты, лестницы и скалодром), высота ограждений платформы 700мм., высота рукохода, шведской стенкити балки для навесного оборудования 2200мм., качельная балка крепится на высоте 2350мм. Высота от уровня поверхности игровой площадки до уровня нижней части подвесного оборудования не ниже 400мм.

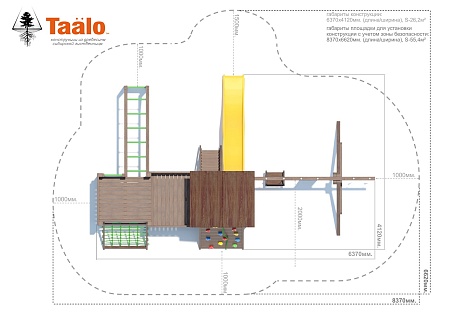

Габариты площадки, требования к установке: площадка 8370х6620мм. (длина/ширина); S-55,4м².

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 6370мм., ширина 4120мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставленное к платформе оборудование является подпоркой каркаса башни. Рекомендуем зафиксировать «А»-образную опору качельной балки и вертикальные стойки рукохода при помощи арматурных анкеров (дополнительная опция). В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией: Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона. Количество мест 29ед., максимальная длина упаковочного места не превышает 3000мм.; максимальная ширина не превышает 300мм., максимальная высота не превышает 200мм., максимальная масса упаковочного места не превышает 60кг. Общий вес груза 544кг.; общий объем 1,9м³; при перевозке сборным грузом для пластиковых скатов необходимо заказывать жесткую обрешётку (габариты ската «волна» 11кг., 3000х500х400мм., 0,6м³).

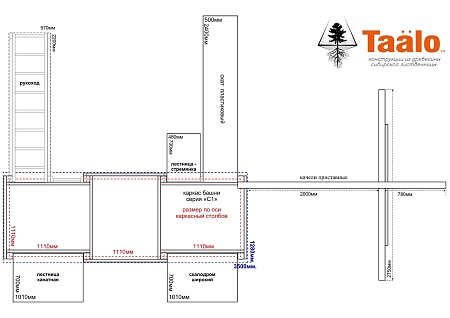

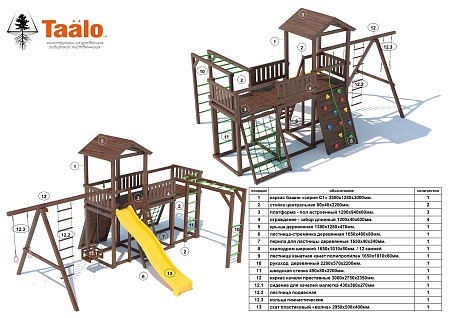

Комплектация и габариты элементов (длина/ширина/высота):

- каркас башни «серия С» 3500х1280х3000мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

- стойка центральная 80х40х2200мм. - 2ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- платформа - пол встроенный 1200х940х60мм. - 3ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - забор длинный 1200х40х620мм. - 4ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- крыша деревянная 1380х1280х470мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- лестница-стремянка деревянная 1650х480х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- перила для лестницы деревянные 1650х270х40мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скат пластиковый «волна» 2950х500х400мм. – 1ком. (ширина ската внутри 330мм., высота борта 100мм., установка на высоту 1500мм.);

- скалодром широкий 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d14мм.; 12 пластиковых камней 100х50х30мм.);

- лестница канатная 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали, канат полипропилен d14мм.);

- рукоход деревянный 2200х570х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., перекладины из бруса лиственницы сечением 37х37мм., крепеж из оцинкованной стали);

- шведская стенка деревянная 490х80х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., перекладины из бруса лиственницы сечением 37х37мм., крепеж из оцинкованной стали).

- качели приставные 3000х2750х2350мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., металлическая связка бруса покрыта порошковой краской, подвесы и крепеж из оцинкованной стали);

- сидение для качелей «малютка» 440х360х270мм. – 1ком. (брус лиственницы сечением 37х37мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d10мм.);

- кольца гимнастические 210х160х20мм. – 1ком. (кольца пластиковые 210х160х30мм. - 2шт.; канат полипропилен d10, 1500мм. - 2шт.);

- лестница подвесная 2000х490х40мм. – 1ком. (перекладины лестницы из бруса лиственницы сечением 37х37мм., канат полипропилен d10, 4000мм. - 1шт.);

Информация о материалах, гарантиях и нормативных документах смотрите  «здесь»
Требования к транспортировке, хранению и установке конструкций, а также правила эксплуатации смотрите «здесь»
