Серия D1 модель 4, детская игровая - спортивная конструкция

Превосходный подарок детям - надежная и долговечная игровая конструкция для улицы из древесины сибирской лиственницы. Предназначена для детей от 3-х лет.

Игры на детской площадке создают условия для укрепления иммунитета, общего физического и интеллектуального развития ребенка, помогают преодолеть страх высоты, улучшить координацию движений и ловкость, способствуют неформальному, веселому и интересному общению - отдых для всей семьи. Качелями и рукоходом могут пользоваться взрослые.

Конструкция предназначена для установки в личное пользование на дачных участках в частных загородных домах и коттеджах, отлично сочетаются с природным ландшафтом и разными архитектурными решениями.

Описание.

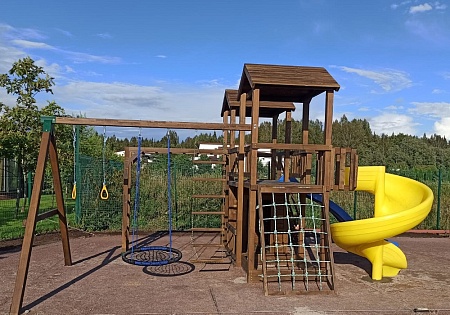

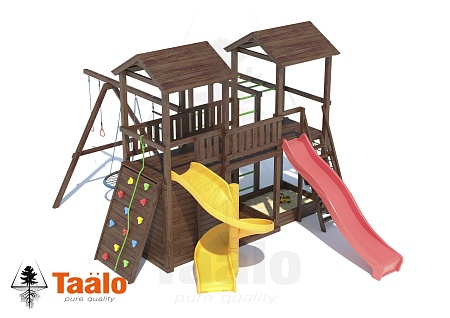

Основа конструкции – две деревянные башни соединены статичным мостом. В основании конструкции и на высоте 1,5м. встроены игровые платформы с ограждениями и ограничителями. В нижней части конструкции расположены встроенный домик и песочница. На каждой башне двускатная деревянная крыша. К верхней платформе приставлены пластиковый волнообразный скат с превосходной скользящей поверхностью, переходной мостик с пластиковым винтовым скатом, деревянная лестница-стремянка с перилами, канатная лестница и широкий скалодромом. К каркасным столбам башни прикреплены шведская стенка, рукоход и приставные качели, на подвесах качелей закреплены сидения качелей гнездо OVAL на канатах, гимнастические кольца на канатах и подвесная лестница на канатах (возможно заменить, выбрать «здесь»).

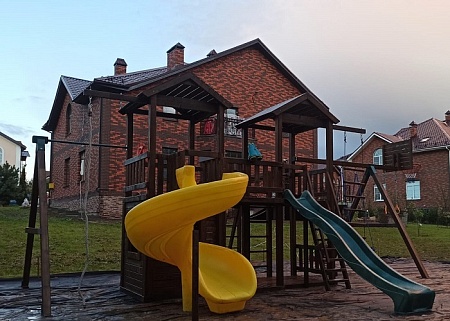

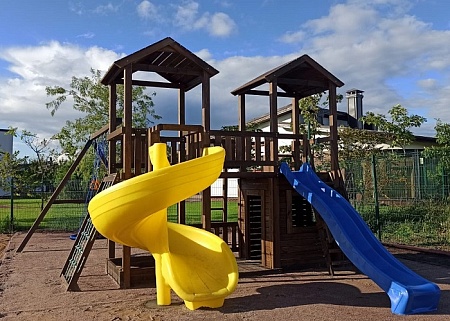

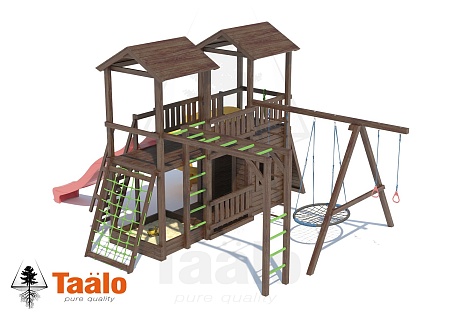

ВНИМАНИЕ! Винтовой скат отличается от изображения на 3D картинке, смотрите фото!

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа - не более 350кг.; качельная балка - не боле 350кг.; скаладром - не более 150кг.; лестница – не более 100кг.; скат пластиковый «волна» - не более 70кг.; скат пластиковый винтовой - не более 150кг.; сидение качели гнездо OVAL - не более 150кг., гимнастические кольца и подвесная лестница - не более 70кг.

Цвет пластикового ската возможно заменить, выбрать из ассортимента при наличии на складе: желтый, темный зеленый, светлый зеленый, красный, пурпурный, синий, голубой. Рекомендуем дополнить конструкцию развивающими элементами: яркие эмоции ребенку добавят пластиковые бинокль и штурвал, а также доска для рисования мелом и лавочка для домика, спортивные занятия с ребенком поможет разнообразить баскетбольное кольцо, для песочницы предлагаем сертифицированный кварцевый песок -просеянный, прокаленный, намывной. (выбрать «здесь»).

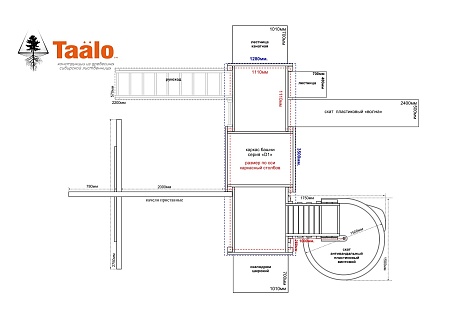

Габариты конструкции. 6420х4900х3360мм. (длина/ширина/высота) S-31,4м²

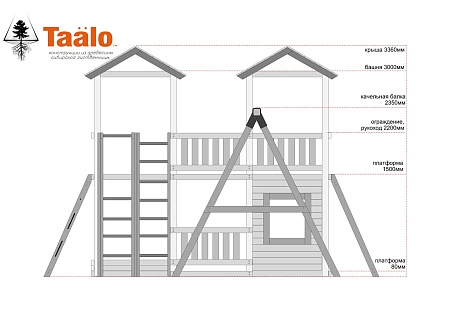

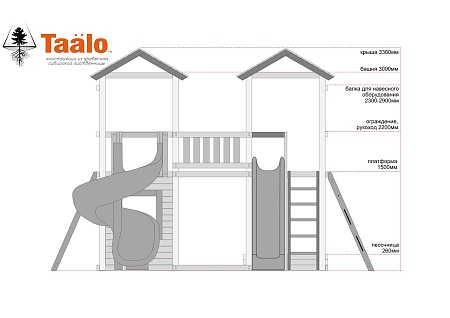

Максимальная высота от уровня поверхности игровой площадки до верхней отметки крыши 3360мм., высота каркаса основной башни 3000мм., высота игровых платформ 80 и1500мм. (к верхней платформе крепятся скаты, лестницы и скалодром), высота ограждений платформы 700мм., высота шведской стенки и рукохода 2200мм., качельная балка крепится на высоте 2350мм. Высота от уровня поверхности игровой площадки до уровня нижней части подвесного оборудования не ниже 400мм.

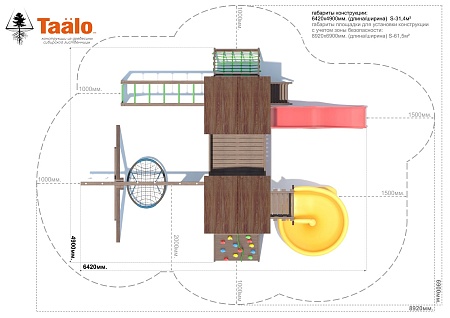

Габариты площадки, требования к установке: площадка 8920х6900мм. (длина/ширина); S-61,5м².

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 6420мм., ширина 4900мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставленное к платформе оборудование является подпоркой каркаса башни. Бетонировать необходимо металлический стержень винтового ската. Рекомендуем зафиксировать «А»-образную опору качельной балки и вертикальные стойки рукохода при помощи арматурных анкеров (дополнительная опция). В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией: Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона. Количество мест 40ед., максимальная длина упаковочного места не превышает 3000мм.; максимальная ширина не превышает 1200мм., максимальная высота не превышает 200мм., исключение - винтовой скат -диаметр d1500мм., максимальная масса упаковочного места не превышает 60кг. Общий вес груза 857кг.; общий объем 7м³; при перевозке сборным грузом для пластиковых скатов необходимо заказывать жесткую обрешётку (габариты ската «волна» 11кг., 3000х500х400мм., 0,6м³; габариты скат винтовой 40кг., 2000х1500х1500мм, 4,5м³).

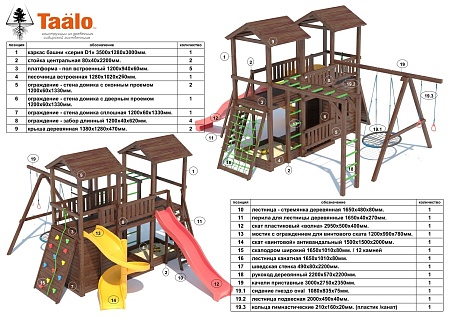

Комплектация и габариты элементов (длина/ширина/высота):

- каркас башни «серия D» 3500х1280х3000мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

- стойка центральная 80х40х2200мм. - 2ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- платформа - пол встроенный 1200х940х60мм. - 5ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- песочница встроенная 1280х1010х260мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- стена домика сплошная 1200х40х1330мм. - 1ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- стена домика с оконным проемом 1200х40х1330мм. - 2ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- стена домика с дверным проемом 1200х40х1330мм. - 1ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - забор длинный 1200х40х620мм. - 4ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- крыша деревянная 1380х1280х470мм. - 2ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- лестница-стремянка деревянная 1650х480х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- перила для лестницы деревянные 1650х270х40мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скат пластиковый «волна» 2950х500х400мм. – 1ком. (ширина ската внутри 330мм., высота борта 100мм., установка на высоту 1500мм.);

- мостик для винтового ската 1200х640х680мм. - 1ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

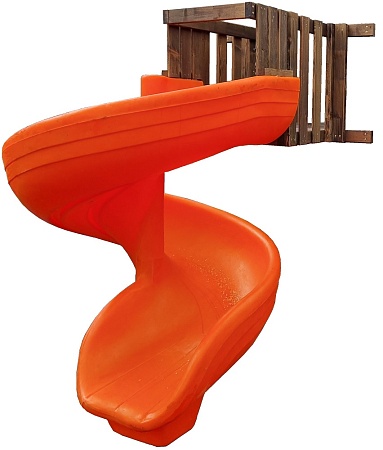

- скат пластиковый «винтовой» антивандальный 1500х1500х1900мм. (ширина ската внутри 450мм., высота борта 300мм., установка на высоту 1500мм.) - 1ком.;

- скалодром широкий 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d14мм.; 12 пластиковых камней 100х50х30мм.);

- лестница канатная 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали, канат полипропилен d14мм.);

- рукоход деревянный 2200х570х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., перекладины из бруса лиственницы сечением 37х37мм., крепеж из оцинкованной стали);

- шведская стенка деревянная 490х80х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., перекладины из бруса лиственницы сечением 37х37мм., крепеж из оцинкованной стали).

- качели приставные 3000х2750х2350мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., металлическая связка бруса покрыта порошковой краской, подвесы и крепеж из оцинкованной стали);

- сидение для качелей гнездо OVAL 1080х835х75мм. - 1ком. (металлический каркас овала 1060х815х55мм., канат полипропилен d10);

- лестница подвесная 2000х490х40мм. – 1ком. (перекладины лестницы из бруса лиственницы сечением 37х37мм., канат полипропилен d10, 4000мм. - 1шт.);

- кольца гимнастические 210х160х20мм. – 1ком. (кольца пластиковые 210х160х30мм. - 2шт.; канат полипропилен d10, 1500мм. - 2шт.);

Информация о материалах, гарантиях и нормативных документах смотрите  «здесь»
Требования к транспортировке, хранению и установке конструкций, а также правила эксплуатации смотрите «здесь»
