Серия A модель 1 - детская игровая конструкция (конструктор)

Надежная и долговечная детская игровая конструкция из древесины сибирской лиственницы для детской площадки в зонах общественного пользования: парки, скверы, дворы многоквартирных домов, территории детских садов, школ и торгово-развлекательных центров, коттеджные поселки. Поможет организовать интересный досуг детям и отлично сочетается с городским и природным ландшафтом.

Конструкция предназначена для детей от полутора до десяти лет, создает условия для общего физического развития ребенка, развития координации движений и ловкости, смелости и преодоления страха высоты, развивает чувство коллективизма в массовых играх, а игровые панели способствуют развитию логического мышления и воображения.

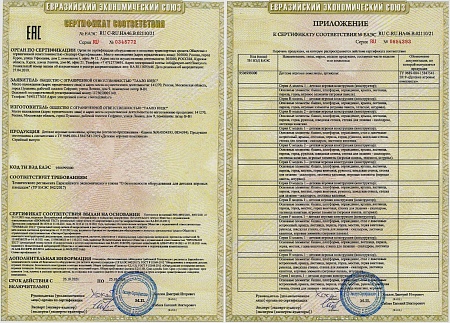

Сертификат соответствия ЕАЭС RU C-RU.HA46.B.02110/21 Детские игровые комплексы. 26.10.2021-25.10.2026г.

Описание.

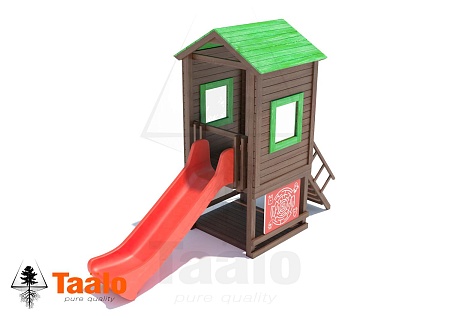

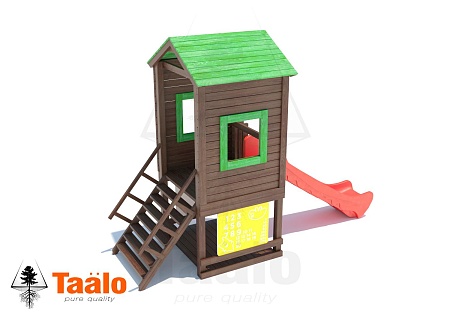

Основа конструкции – башня высотой 2,5м. В основании башни и на высоте 1м. в конструкцию встроены игровые платформы с ограждениями в виде декоративных панелей и ограничителями; с внешних сторон башни, в нижней части расположены пластиковые интерактивные панели для развивающих игр; сверху башни двускатная деревянная крыша. К платформе на высоте 1м. приставлены антивандальный пластиковый волнообразный скат с превосходной скользящей поверхностью и широкая деревянная лестница с перилами. Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа - не более 350кг.; лестницы – не более 100кг.; скат пластиковый «волна» - не более 150кг.

Цвет пластикового ската возможно заменить, выбрать из ассортимента при наличии на складе: желтый, зеленый, красный, синий.

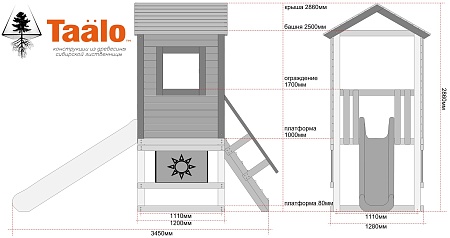

Габариты конструкции. 3450х1280х2860мм. (длина/ширина/высота); S-4,4м²

Максимальная высота от уровня поверхности игровой площадки до верхней отметки крыши 2860мм., высота каркаса основной башни 2500мм., высота игровых платформ 80мм. и 1000мм. (к верхней платформе крепятся скат и лестница), высота ограничителей 700мм., высота ограждений 1400мм.

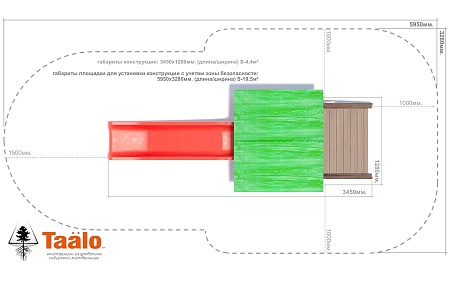

Габариты площадки, требования к установке: площадка 5950х3280мм. (длина/ширина); S-19,5м².

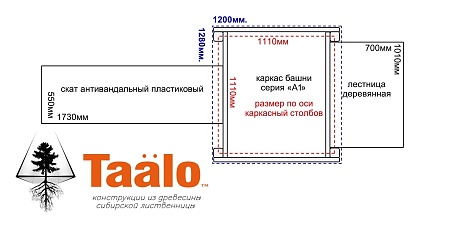

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 3450мм., ширина 1280мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставленное к платформе оборудование является подпоркой каркаса башни. Конструкцию необходимо зафиксировать при помощи арматурных анкеров (идут в комплекте). В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией: Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона. Количество мест 15ед., максимальная длина упаковочного места не превышает 2510мм.; максимальная ширина не превышает 580мм., максимальная высота не превышает 300мм., максимальная масса упаковочного места не превышает 60кг. Общий вес груза 342,3кг.; общий объем 1,6м³; при перевозке сборным грузом для пластиковых скатов необходимо заказывать жесткую обрешётку (габариты ската «волна» 20.2кг., 2000х550х270мм., 0,3м³).

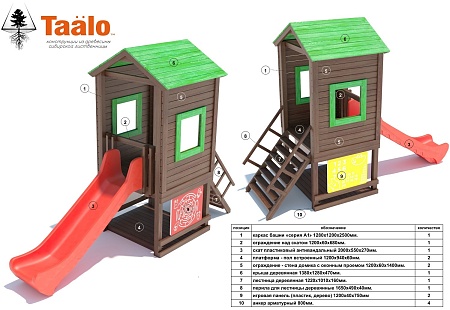

Комплектация (обозначение габаритов – длина/ширина/высота):

- каркас башни «серия А1» 1280х1200х2500мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

- платформа - пол встроенный 1200х940х60мм. - 2ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - стена домика с оконным проемом наличники салатовые 1200х60х1400мм. - 2ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- крыша деревянная двускатная полотно салатовое 1380х1280х470мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- лестница деревянная широкая 1220х1010х160мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- перила для лестницы деревянные 1650х40х490мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение над скатом «волна»1200х80х780мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- горка - скат пластиковый антивандальный «волна» 2000х550х270мм. (ширина ската внутри 400мм., высота борта 150мм.) - 1ком.; ВНИМАНИЕ! Скат «волна» отличается от изображения на 3D картинке!

- игровая панель (пластик, дерево)1200х40х750мм. - 2ком. (брус лиственницы сечением 80х40мм., пластиковые панели, крепеж из оцинкованной стали);

- анкер арматурный 800мм. - 4ком. (метал, порошковая краска);
