Серия I модель 1 - детская игровая конструкция (конструктор)

Надежная и долговечная детская игровая - спортивная конструкция из древесины сибирской лиственницы для детской площадки в зонах общественного пользования: парки, скверы, дворы многоквартирных домов, территории детских садов, школ и торгово-развлекательных центров, коттеджные поселки. Поможет организовать интересный досуг детям и отлично сочетается с городским и природным ландшафтом.

Детская площадка предназначена для детей от трех до четырнадцати лет, создает условия для общего физического развития ребенка, развития координации движений и ловкости, смелости и преодоления страха высоты, развивает чувство коллективизма в массовых играх, а игровые панели способствуют развитию логического мышления и воображения.

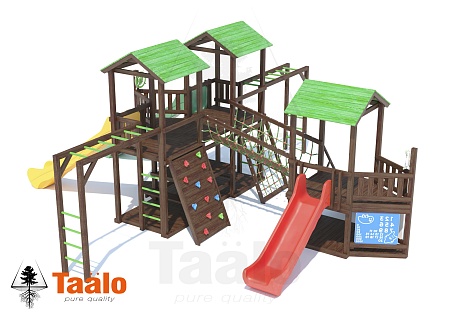

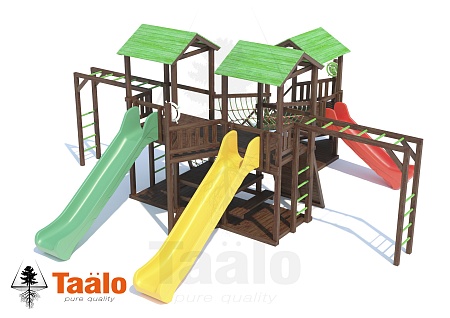

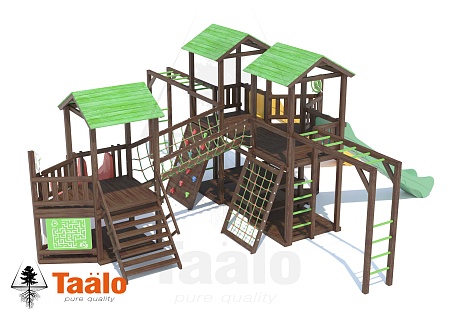

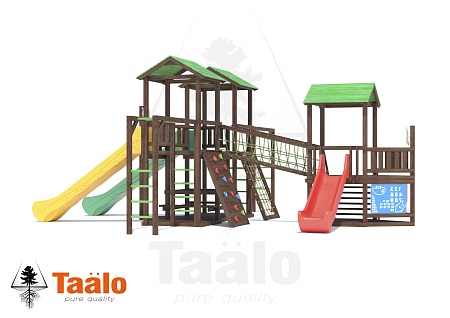

Основа детской игровой - спортивной конструкции – три башни с мостами и балконами «серия I». Конструкция оснащена тремя двухскатными деревянными крышами, встроенным полом, встроенным столиком с лавками в нижней части конструкции, тремя пластиковыми антивандальными скатами с превосходной скользящей поверхностью, двумя «П»-образными деревянными рукоходами, скалодромом, канатной лестницей с армированным канатом, деревянной лестницей, антивандальными пластиковыми игровыми панелями и антивандальными штурвалами. Для безопасности ребенка предусмотрены перила на лестнице, заборчики и ограждения над зонами препятствий (скат).

Выберете более подходящий для Вас цвет ската: желтый, зеленый, красный, синий.

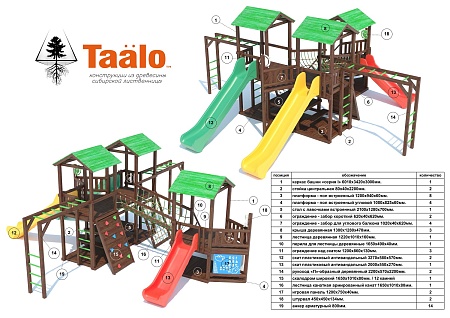

Комплектация (обозначение габаритов – длина/ширина/высота):

- каркас башни «серия I» 6010х3420х3000мм. (высота от уровня площадки 3000мм./2500мм.) - 1ком.;

- стойка центральная 80х40х2200мм. (длина/ширина/высота) - 2ком.;

- платформа - пол встроенный 1200х940х60мм. (установка на высотах от уровня площадки 80мм. и 1500мм.) - 8ком.;

- платформа - пол встроенный угловой 1000х825х60мм. (установка на высотах от уровня площадки 80мм. и 1500мм.) - 4ком.;

- стол с лавочками встроенный 2200х1280х700мм. (высота стола 700мм., лавочки 350мм.) - 1ком.;

- ограждение -  забор короткий 6200х40х620мм. (высота от уровня платформы 700мм.) - 2ком.;

- ограждение -  забор для углового балкона 1020х40х620мм. (высота от уровня платформы 700мм.) - 4ком.;

- крыша деревянная двускатная полотно салатовое 1380х1280х470мм. (высота от уровня площадки 3360мм.) - 3ком.;

- лестница деревянная 1220х1010х160мм. / 6 ступеней (установка на высоту от уровня площадки 1000мм.) - 1ком.;

- перила для лестницы деревянные 1650х40х490мм. (высота от уровня ступеней 600мм.) -  1ком.;

- ограждение над скатом 1200х130х860мм. (высота от уровня платформы 700мм.) - 3ком.;

- горка -  скат пластиковый «Bronco» антивандальный 3270х580х570мм. (ширина ската внутри 400мм., высота борта 150мм.; установка на высоту от уровня площадки 1500мм.) - 2ком.;

- горка - скат пластиковый антивандальный «волна» 2000х550х270мм. (ширина ската внутри 400мм., высота борта 150мм.; установка на высоту от уровня площадки 1000мм.) - 1ком.; ВНИМАНИЕ! Скат «волна» отличается от изображения на 3D картинке!

- рукоход «П»-образный деревянный 2200х570х2200мм. (установка на высоту от уровня площадки 2200мм.) - 2ком.;

- скалодром широкий 1650х1010х80мм. / 12 камней (установка на высоту от уровня площадки 1500мм.) - 1ком.;

- лестница канатная армированный канат 1650х1010х80мм. (установка на высоту от уровня площадки 1500мм.) - 1ком.;

- игровая панель (пластик, дерево) 1200х40х750мм. - 2 ком.;

- штурвал (сталь, пластик) 450х450х134мм. - 2ком.;

- анкер арматурный 800мм. (вбивается в основание площадки) - 14ком.;

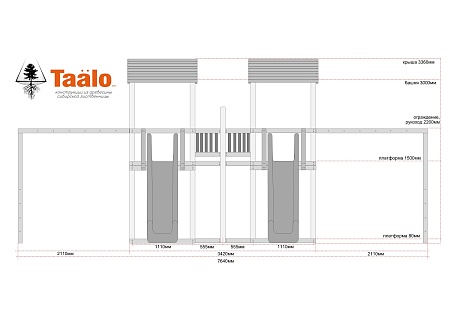

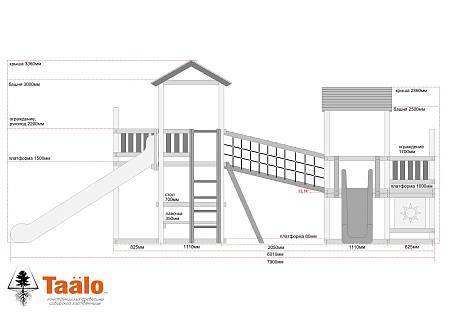

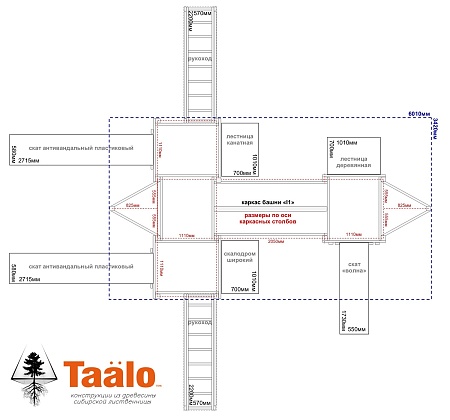

Габариты конструкции: 7900х7640х3360мм. (длина/ширина/высота); S-60,4м²

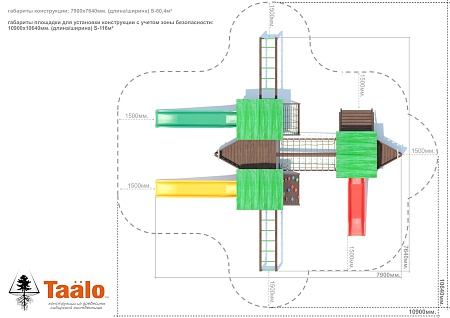

Габариты площадки для установки конструкции с учетом зоны безопасности: 10900х10640мм. (длина/ширина); S-116м².

Для перевозки транспортной компанией: общий вес 1254,2кг.; общий объем 5,5м³; количество мест 60 (самое длинное место 3270мм., самое широкое место 600мм., самое высокое место 600мм.); в жесткую обрешётку 2 места-пластиковый скат (вес 38кг., 3270х580х570мм., объем 1,1 м³.),1 место-пластиковый скат (вес 30кг., 2422х580х570мм., объем 0,8 м³.)

Материалы:

Каждая деревянная деталь детской игровой конструкции (конструктор) состоит из древесины сибирской лиственницы: клееный и сращенный брус лиственницы сечением 90х90мм.; клееный и сращенный брус лиственницы сечением 80х40мм., доска – планкен из лиственницы сечением 90х20мм. (камерная сушка, влажность 8-16%). Каждая деревянная деталь обработана в два слоя безопасным для детей покрытием – маслом для террасной доски и восковой лазурью «ADLER» (цвет «орех», «зеленое яблоко»), торцы деталей дополнительно запечатаны мастикой. Рекомендуем обновлять покрытие деревянных элементов конструкции (при естественном износе покрытия, один раз в 2-3 года) или проводить реставрацию отдельных конструктивных элементов (при механическом повреждении), необходимо подобрать по цвету масло для террасной доски, предназначенное для эксплуатации на улице, любого производителя.

Крепеж и подвесы из оцинкованной стали от европейских производителей обеспечивает надежное соединение каждого элемента конструкции.

Фурнитура от европейского производителя «КВТ» (скаты, сидения для качелей, игрушки, канаты, крепежи), надежная и долговечная, защищена от воздействия УФ излучения (не выгорает), влагостойкая и морозостойкая, диапазон эксплуатации от - 60°С до +60°С. Антивандальный пластиковый скат обладает отличной скользящей поверхностью, защитой от воздействия солнечных лучей (не греется, не выгорает), не образует статического напряжения.

Рекомендованная распределенная единовременная нагрузка: игровая платформа 350кг., канатный мост 150кг., деревянная лестница 100кг., скалодром 150кг., канатная лестница 150кг., рукоход 150кг, столик с лавочками 200кг., скат 150кг.

Транспортировка и хранение до вскрытия заводской упаковки:

Конструкции состоят из отдельных конструктивных элементов - конструктор, в разобранном виде, сформированных в индивидуальную упаковку.

Транспортировка коробок с конструктивными элементами допустима в закрытых багажных отделениях автомобилей для перевозки крупногабаритных грузов. Рекомендуемые характеристики багажного отделения: длина 3000-5000 мм.; ширина 1500-2000мм.; высота 1500-2000мм., грузоподъемность 500кг и выше. Транспортировку коробок производить на ровных, чистых и сухих поверхностях или на специализированных поддонах. Во избежание травмоопасных ситуаций и риска порчи оборудования не располагать коробки с уклоном (упор на стену кузова и пол); не складывать коробки с деревянными и металлическими комплектующими на пластиковое оборудование и хрупкую пластиковую фурнитуру; фиксировать коробки специализированными транспортировочными ремнями. Запрещено перевозить коробки вместе с горючими и взрывчатыми веществами, с продуктами питания, с жидкостями, в условиях, влекущих порчу упаковки и оборудования. При транспортировке оборудования транспортными компаниями - сборными грузами пластиковые элементы конструкций и хрупкую фурнитуру необходимо дополнительно упаковывать в жесткую обрешетку.

Хранить оборудование в упакованном виде на поддонах или стеллажах в сухих и хорошо проветриваемых помещениях при средней температуре 15-20°С. Располагать коробки с оборудованием в горизонтальном виде, громоздкое и тяжелые упаковки располагать снизу, легкие и хрупкие сверху. Во избежание травмоопасных ситуаций и риска порчи оборудования не располагать коробки с уклоном (упор на стену и пол); не складывать коробки с деревянными и металлическими комплектующими на пластиковое оборудование и хрупкую пластиковую фурнитуру. Запрещено размещать коробки на хранение: на влажную поверхность или на поверхность, где может скапливаться влага, на открытый грунт или газон; на открытых пространствах или в помещениях, где на поверхность коробок могут попасть атмосферные осадки; в герметично закрывающихся помещениях с повышенной влажностью при температуре выше 25°С; рядом с отопительными и нагревательными приборами, расстояние не менее 1000мм.; рядом с оборудованием водоснабжения, расстояние не менее 1000мм., под канализационными трубами, в местах высокой вероятности протекания жидкостей; в местах высокой вероятности возникновения механических повреждений упаковки конструктивных элементов.

Подготовка к сборке, сборка:

До установки детской игровой конструкции (конструктор) необходимо подготовить поверхность детской площадки.

Для безопасной эксплуатации конструкции, площадка должна быть свободна от зеленых насаждений, сооружений и других конструкций, ровная, без перепадов уровня, без впадин и насыпей. Габариты площадки с учетом зоны безопасности длина 10900мм. ширина 10640мм., площадь площадки S-116м². Запрещено устанавливать конструкцию в зонах с повышенным риском провалов в грунте (болотистая местность, береговая линия водоемов, в непосредственной близости с оврагами и обрывами).

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 7900мм., ширина 7640мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров. Все элементы конструкции соприкасающиеся с поверхностью основания конструкции должны быть в единой плоскости. Данная модель не требует бетонирования, отдельные элементы конструкции необходимо зафиксировать арматурными анкерами.

Конструкцию возможно собрать самостоятельно (в паспорте указана очередность сборки элементов конструкции, в упаковках с отдельными конструктивными элементами прилагаются инструкции по сборке и метизы), или воспользуйтесь услугами наших профессиональных сотрудников.

Каждая детская игровая конструкция –  конструктор «трансформер», элементы конструкции возможно менять местами - отображать зеркально, при этом важно соблюдать особенности сборки конструкции, правила безопасной эксплуатации конструкции.

Для самостоятельной сборки понадобится: лестница-стремянка, измерительная рулетка, карандаш, киянка, уровень, шуруповерт, сверло d4мм., сверло или перо d10мм., набор бит с насадками «TORX» и «шестигранник», набор гаечных ключей, при установке на бетонное основание необходим перфоратор для сверления отверстий, оборудование для бетонирования.

Эксплуатация:

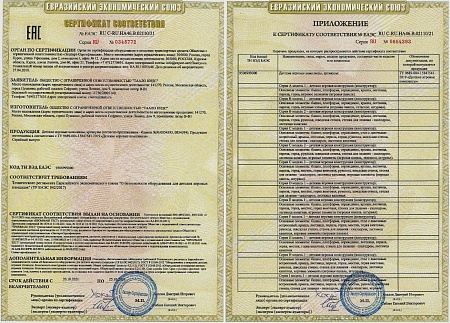

Детскую конструкцию (конструктор) можно использовать круглогодично, устойчива воздействию окружающей среды (влажность, перепады температур, грибок, насекомые), изготовлена в соответствии с ГОСТ Р 52169-2012, ГОСТ Р 52299-2013 и техническим регламентом ТР ЕАЭС 042/2017, подтверждено сертификатом соответствия и паспортом на изделие.

Регулярно производите осмотр конструкции: ежедневно визуальный осмотр – чистота конструкции (чистить мягкой щеткой и влажной ветошью), наличие инородных предметов; ежеквартально функциональный осмотр – прочность деревянных элементов и целостность покрытия, устойчивость конструкции, прочность узлов крепления; ежегодный основной осмотр – степень износа крепежных узлов, комплектующих элементов и покрытия деталей.
