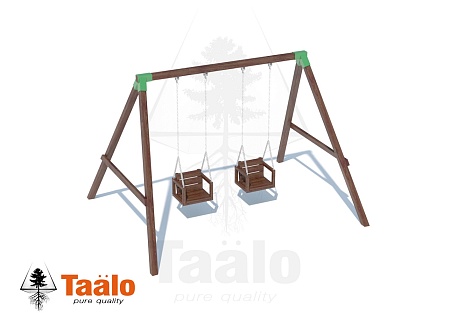

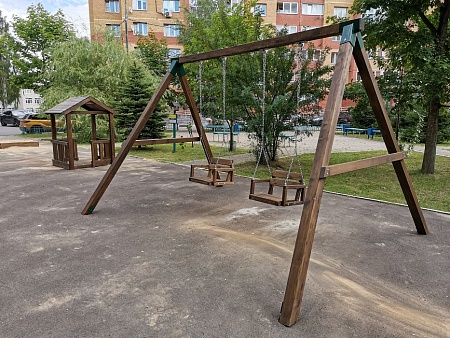

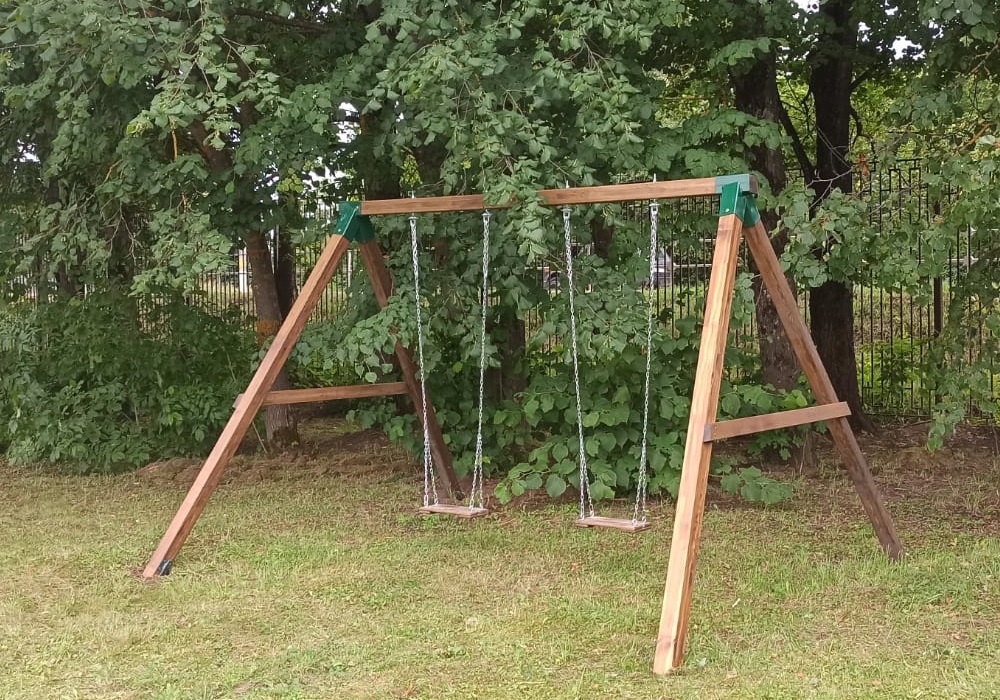

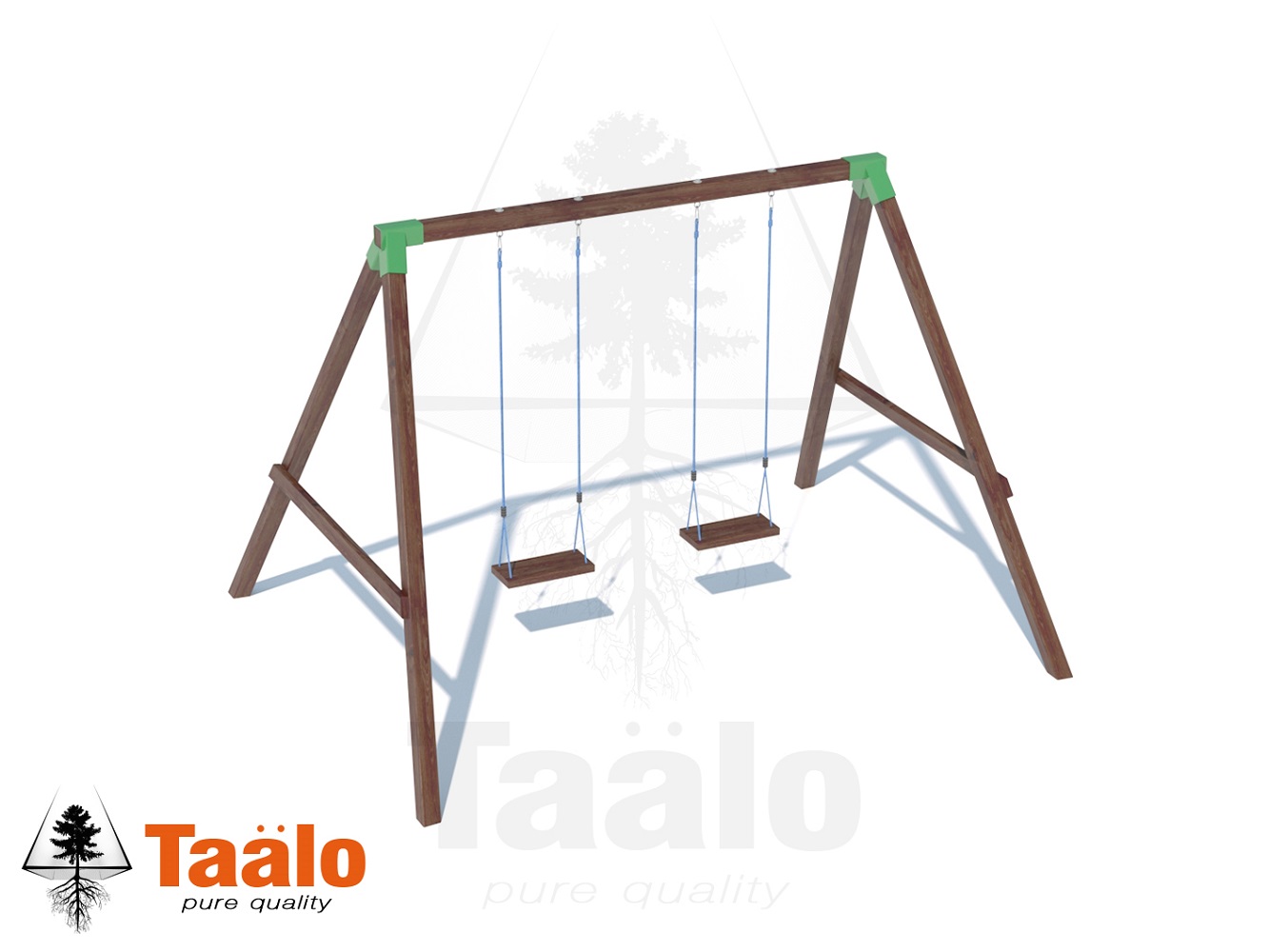

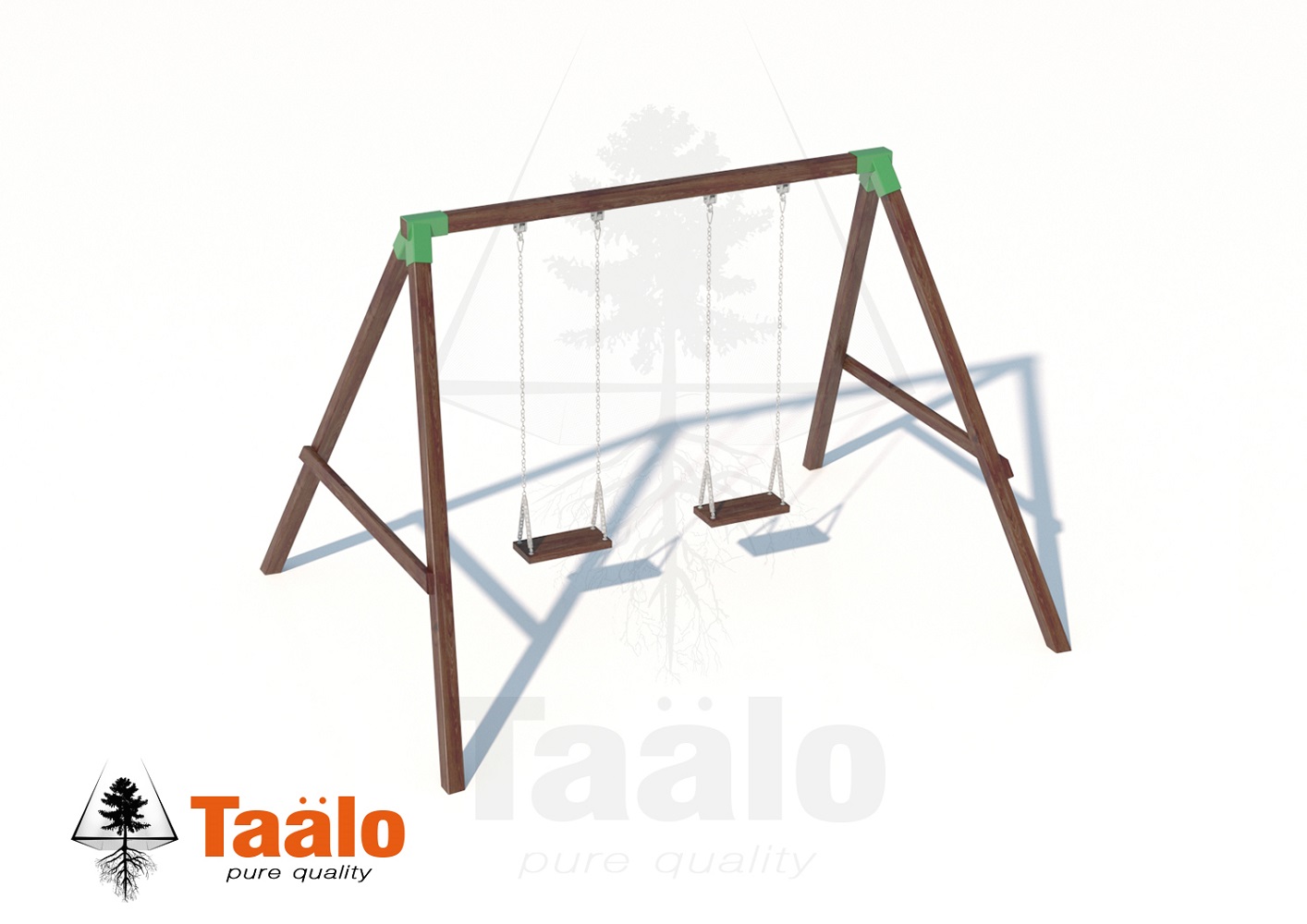

Серия O модель 2 - качели с деревянными сидениями со спинкой

Надежные и долговечные детские качели из древесины сибирской лиственницы для детской площадки в зонах общественного пользования: парки, скверы, дворы многоквартирных домов, территории детских садов, школ и торгово-развлекательных центров, коттеджные поселки. Поможет организовать интересный досуг детям и отлично сочетается с городским и природным ландшафтом.

Основа конструкции – каркас качели. Конструкция оснащена подвесами тип AMERICAN, деревянными сидениями со спинкой, арматурными анкерами.

Комплектация:

- каркас качели 3720х2750х2300мм. (длина/ширина/высота) - 1ком.: брус лиственницы сечением 90х90мм., металлическая связка столбов;

- подвес AMERICAN 130х50х100мм. - 4ком.;

- сидение для качелей деревянное со спинкой на цепях 520x450x370мм. - 2ком.

- анкер арматурный 800мм. - 4ком.

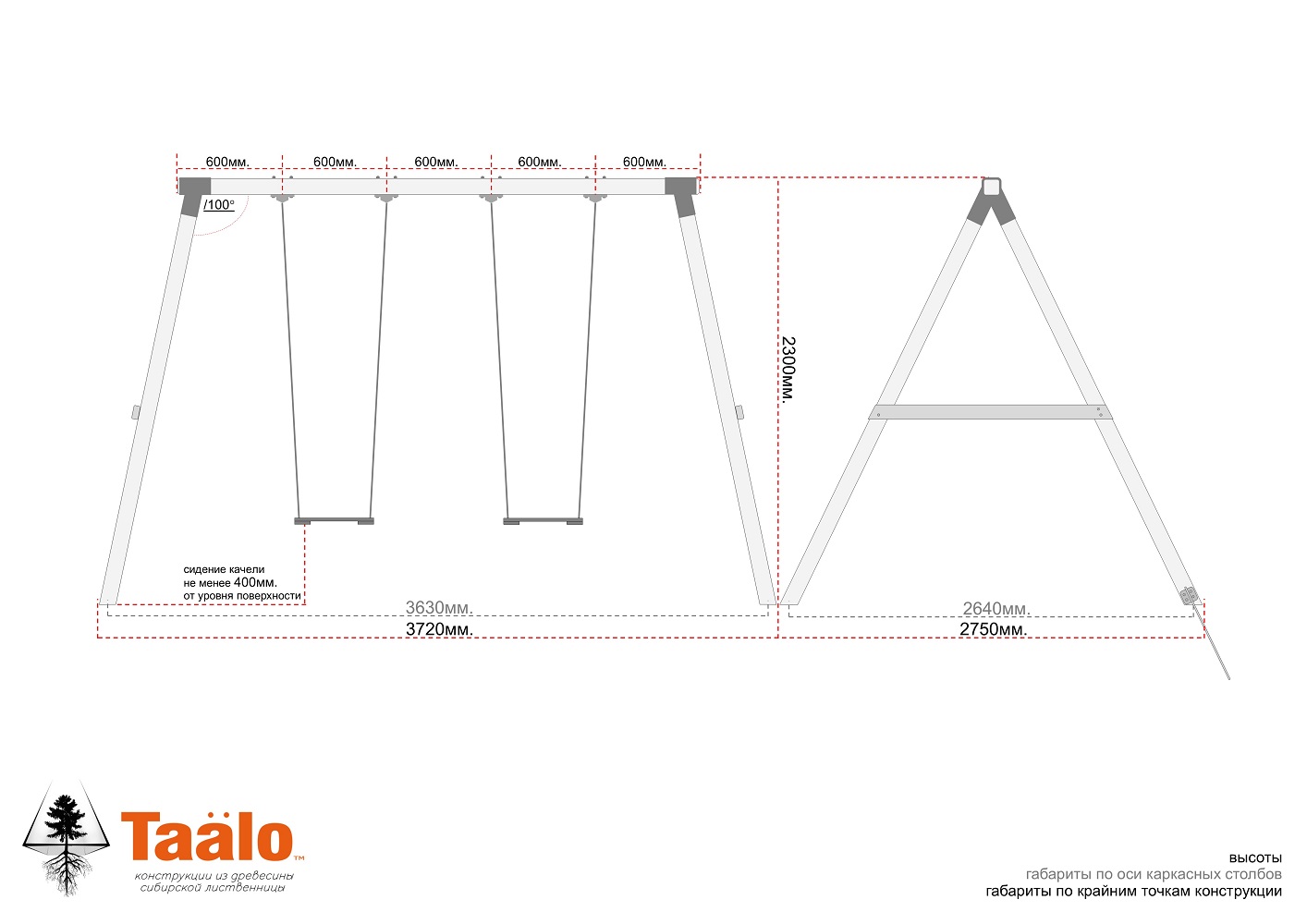

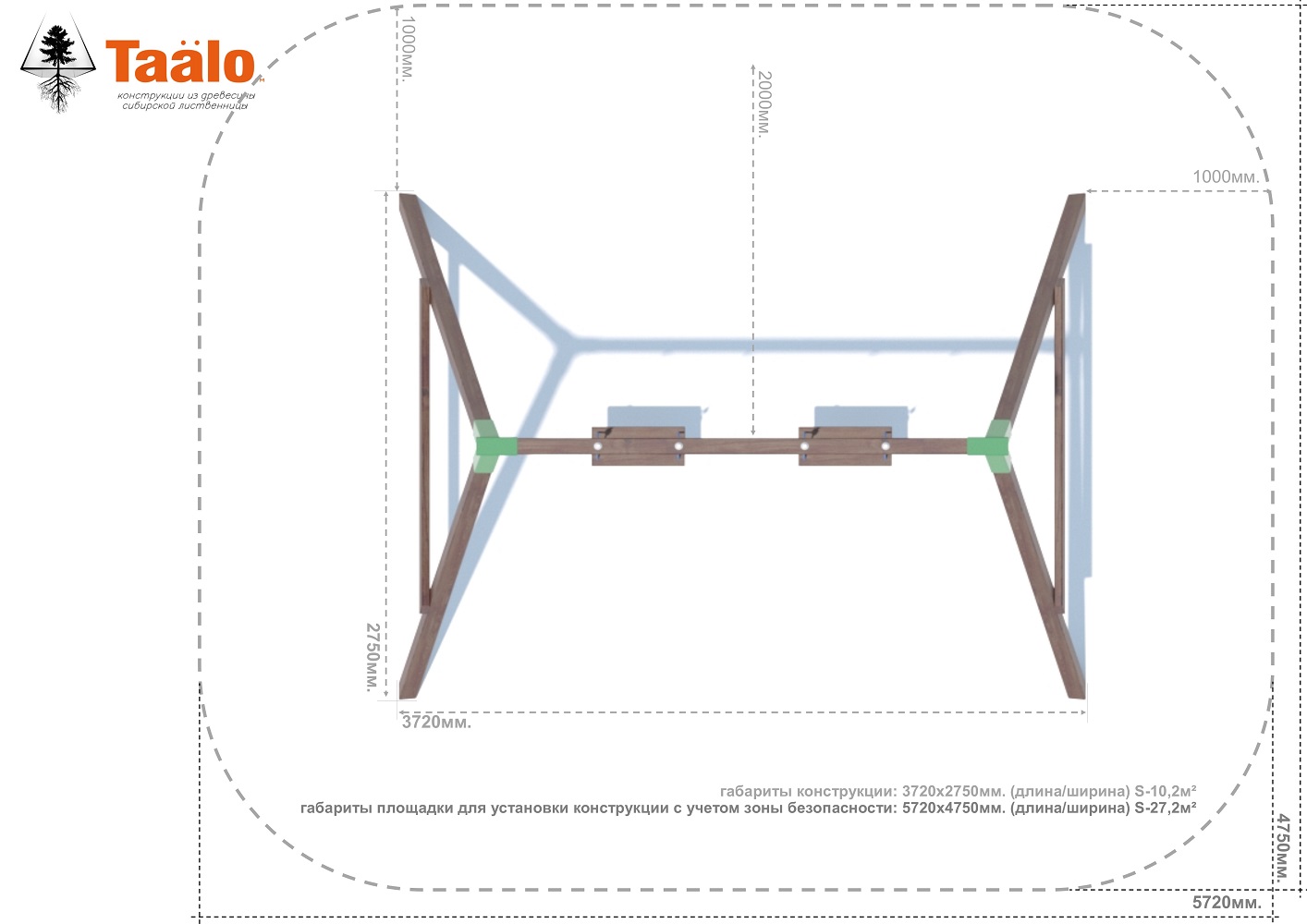

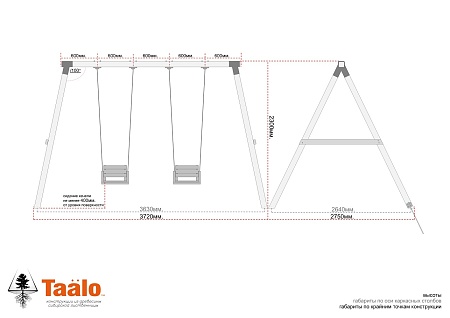

Габариты конструкции: 3720х2750х2300мм. (длина/ширина/высота); S-10,3м²

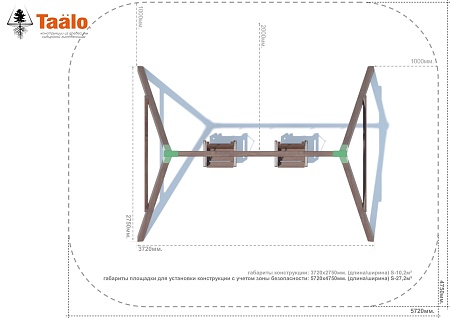

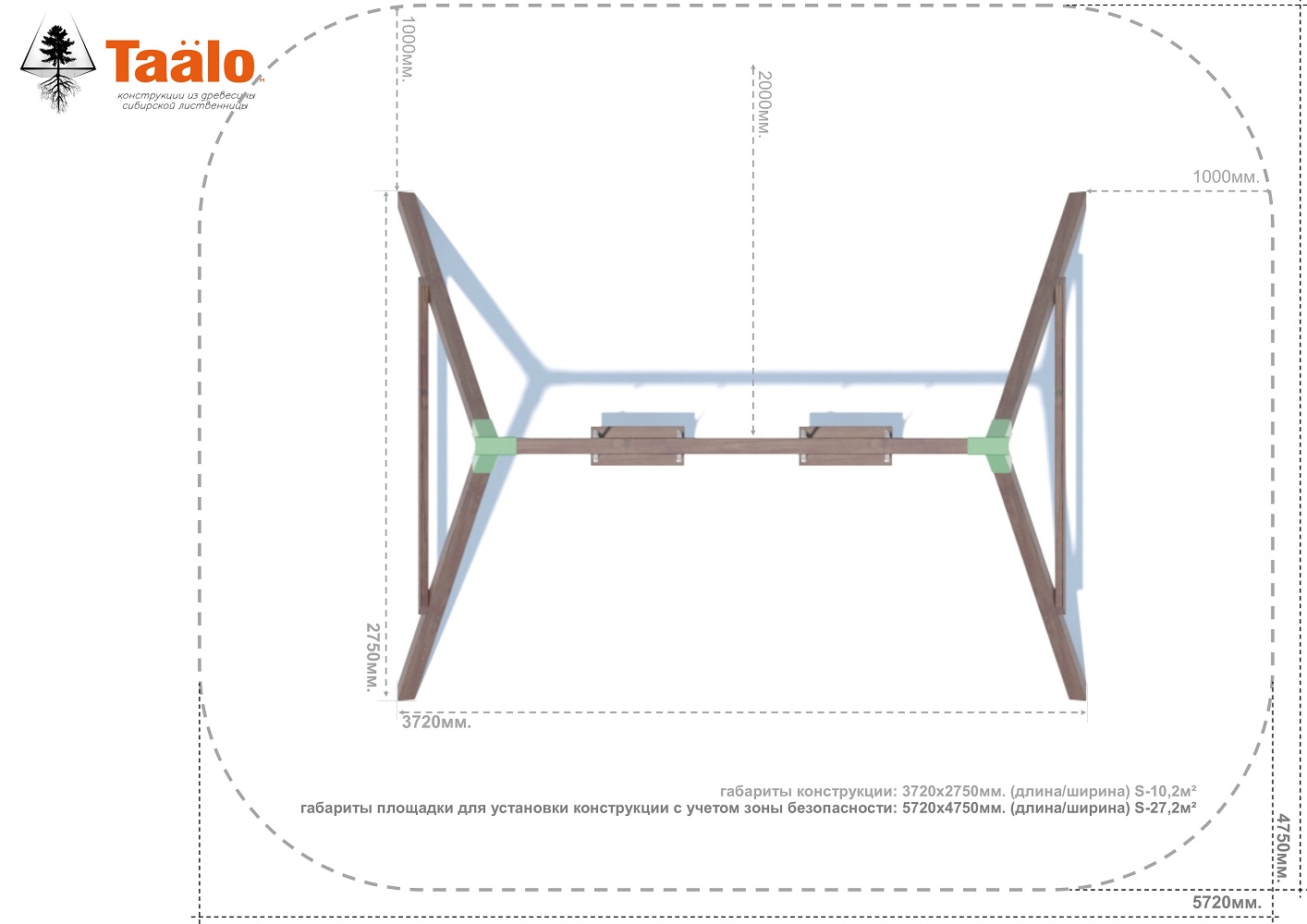

Габариты площадки для установки конструкции с учетом зоны безопасности: 5720х4750мм. (длина/ширина); S-27,2 м².

Для перевозки транспортной компанией: общий вес 125кг.; общий объем 0,6м³; мест 7 (самое длинное место 3000мм., самое широкое место 600мм., самое высокое место 400мм.)

Материалы: Каждая деревянная деталь детской игровой - спортивной конструкции состоит из древесины сибирской лиственницы: клееный и сращенный брус лиственницы сечением 90х90мм.; клееный и сращенный брус лиственницы сечением 80х40мм., доска – планкен из лиственницы сечением 90х20мм. (камерная сушка, влажность 8-16%). Рекомендуем обновлять покрытие деревянных элементов конструкции (при естественном износе покрытия, один раз в 2-3 года) или проводить реставрацию отдельных конструктивных элементов (при механическом повреждении), необходимо подобрать по цвету масло для террасной доски, предназначенное для эксплуатации на улице, любого производителя.

Крепеж и подвесы из оцинкованной стали от европейских производителей обеспечивает надежное соединение каждого элемента конструкции.

Рекомендованная распределенная единовременная нагрузка: каркас качели 350кг., одно сидение качели 150кг.

Транспортировка и хранение до вскрытия заводской упаковки: Конструкции состоят из отдельных конструктивных элементов - конструктор, в разобранном виде, сформированных в индивидуальную упаковку. Транспортировка коробок с конструктивными элементами допустима в закрытых багажных отделениях автомобилей для перевозки крупногабаритных грузов. Рекомендуемые характеристики багажного отделения: длина 3000-5000 мм.; ширина 1500-2000мм.; высота 1500-2000мм., грузоподъемность 500кг и выше. Транспортировку коробок производить на ровных, чистых и сухих поверхностях или на специализированных поддонах. Во избежание травмоопасных ситуаций и риска порчи оборудования не располагать коробки с уклоном (упор на стену кузова и пол); не складывать коробки с деревянными и металлическими комплектующими на пластиковое оборудование и хрупкую пластиковую фурнитуру; фиксировать коробки специализированными транспортировочными ремнями. Запрещено перевозить коробки вместе с горючими и взрывчатыми веществами, с продуктами питания, с жидкостями, в условиях, влекущих порчу упаковки и оборудования. При транспортировке оборудования транспортными компаниями - сборными грузами пластиковые элементы конструкций и хрупкую фурнитуру необходимо дополнительно упаковывать в жесткую обрешетку.

Хранить оборудование в упакованном виде на поддонах или стеллажах в сухих и хорошо проветриваемых помещениях при средней температуре 15-20°С. Располагать коробки с оборудованием в горизонтальном виде, громоздкое и тяжелые упаковки располагать снизу, легкие и хрупкие сверху. Во избежание травмоопасных ситуаций и риска порчи оборудования не располагать коробки с уклоном (упор на стену и пол); не складывать коробки с деревянными и металлическими комплектующими на пластиковое оборудование и хрупкую пластиковую фурнитуру. Запрещено размещать коробки на хранение: на влажную поверхность или на поверхность, где может скапливаться влага, на открытый грунт или газон; на открытых пространствах или в помещениях, где на поверхность коробок могут попасть атмосферные осадки; в герметично закрывающихся помещениях с повышенной влажностью при температуре выше 25°С; рядом с отопительными и нагревательными приборами, расстояние не менее 1000мм.; рядом с оборудованием водоснабжения, расстояние не менее 1000мм., под канализационными трубами, в местах высокой вероятности протекания жидкостей; в местах высокой вероятности возникновения механических повреждений упаковки конструктивных элементов.

Подготовка к сборке, сборка: До установки детской игровой конструкции (конструктор) необходимо подготовить поверхность детской площадки. Для безопасной эксплуатации конструкции, площадка должна быть свободна от зеленых насаждений, сооружений и других конструкций, ровная, без перепадов уровня, без впадин и насыпей. Габариты площадки с учетом зоны безопасности длина 5720мм. ширина 4750мм., площадь площадки S-27,2м². Запрещено устанавливать конструкцию в зонах с повышенным риском провалов в грунте (болотистая местность, береговая линия водоемов, в непосредственной близости с оврагами и обрывами). Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров. Все элементы конструкции соприкасающиеся с поверхностью основания конструкции должны быть в единой плоскости.

Данная модель не требует бетонирования, необходимо устанавливать на подготовленную поверхность, каркасные столбы конструкции необходимо зафиксировать арматурными анкерами.

Конструкцию возможно собрать самостоятельно (в паспорте указана очередность сборки элементов конструкции, в упаковках с отдельными конструктивными элементами прилагаются инструкции по сборке и метизы), или воспользуйтесь услугами наших профессиональных сотрудников.

Для самостоятельной сборки понадобится: лестница-стремянка, измерительная рулетка, карандаш, киянка, уровень, шуруповерт, сверло d4мм., сверло или перо d10мм., набор бит с насадками «TORX» и «шестигранник», набор гаечных ключей, при установке на бетонное основание необходим перфоратор для сверления отверстий.

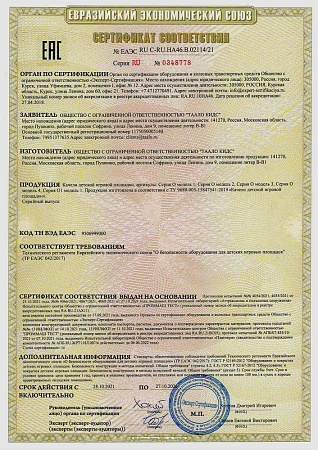

Эксплуатация: Детскую конструкцию (конструктор) можно использовать круглогодично, устойчива воздействию окружающей среды (влажность, перепады температур, грибок, насекомые), изготовлена в соответствии с ГОСТ Р 52169-2012, ГОСТ Р 52299-2013 и техническим регламентом ТР ЕАЭС 042/2017, подтверждено сертификатом соответствия и паспортом на изделие.

Регулярно производите осмотр конструкции: ежедневно визуальный осмотр – чистота конструкции (чистить мягкой щеткой и влажной ветошью), наличие инородных предметов; ежеквартально функциональный осмотр – прочность деревянных элементов и целостность покрытия, устойчивость конструкции, прочность узлов крепления; ежегодный основной осмотр – степень износа крепежных узлов, комплектующих элементов и покрытия деталей.
