Серия А2 модель 1, детская игровая - спортивная конструкция

Превосходный подарок детям - надежная и долговечная игровая конструкция для улицы из древесины сибирской лиственницы. Предназначена для детей от 3-х лет.

Игры на детской площадке создают условия для укрепления иммунитета, общего физического и интеллектуального развития ребенка, помогают преодолеть страх высоты, улучшить координацию движений и ловкость, способствуют неформальному, веселому и интересному общению - отдых для всей семьи. Качелями, турником, шведской стенкой и рукоходом могут пользоваться взрослые.

Конструкция предназначена для установки в личное пользование на дачных участках в частных загородных домах и коттеджах, отлично сочетаются с природным ландшафтом и разными архитектурными решениями.

Описание.

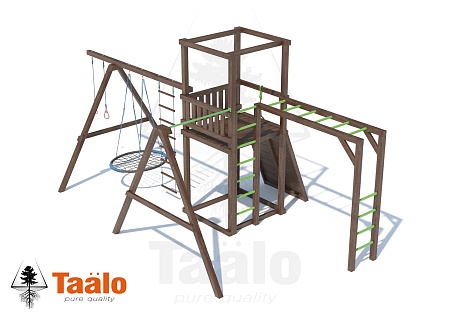

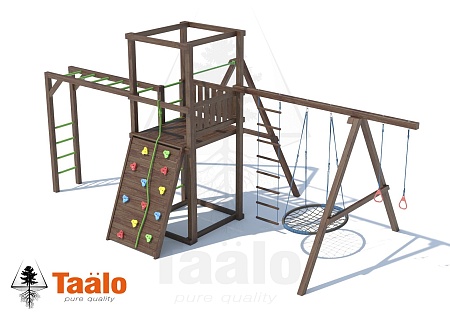

Основа конструкции – деревянная башня прямоугольной формы. На высоте 1,5м. в башню встроена игровая платформа с ограничителями и ограждениями, к платформе приставлен широкий скалодромом. К каркасным столбам башни прикреплены рукоход с деревянными перекладинами, шведская стенка, приставной турник и приставные качели. На подвесах качельной балки закреплены сидение для качелей «гнездо-овал», гимнастические кольца на канатах и подвесная лестница на канатах (возможно заменить, выбрать «здесь»).

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа - не более 350кг.; качельная балка - не боле 350кг.; скаладром, рукоход, приставной турник - не более 150кг.; сидения качели гнездо OVAL - не более 150кг. (подойдет для взрослых); веревочная лестница, гимнастические кольца - не более 70кг. Рекомендуем дополнить конструкцию двускатной крышей или платформами в нижнюю и верхнюю части башни, спортивные занятия с ребенком поможет разнообразить баскетбольное кольцо и гимнастический канат (выбрать «здесь»).

Габариты конструкции. 6220х3360х3000мм. (длина/ширина/высота) S-20,9м²

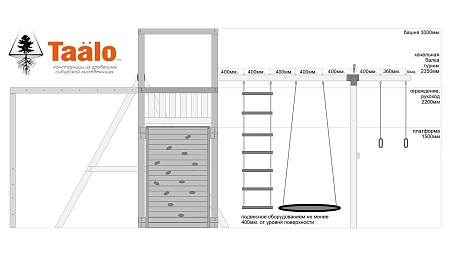

Максимальная высота от уровня поверхности игровой площадки до верхней отметки каркаса основной башни 3000мм., высота игровой платформы 1500мм. (к платформе крепится скалодром), высота ограждений платформы 700мм., рукоход крепится на высоте 2200мм., качельная балка и перекладина турника крепятся на высоте 2350мм. Высота от уровня поверхности игровой площадки до уровня нижней части подвесного оборудования не ниже 400мм.

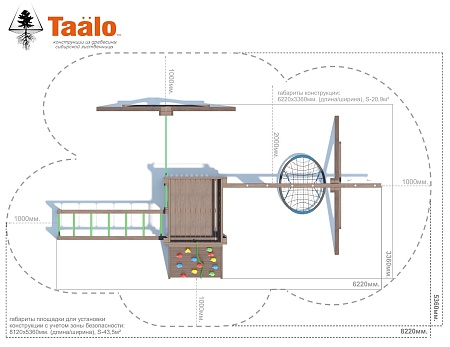

Габариты площадки, требования к установке: площадка 8220х5360мм. (длина/ширина); S-43,5м².

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 6220мм., ширина 3360мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставное к платформе оборудование является подпоркой каркаса башни. Рекомендуем зафиксировать «А»-образную опору качельной балки и турника, а также стойки рукохода при помощи арматурных анкеров (дополнительная опция). В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией: Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона. Количество мест 19ед., максимальная длина упаковочного места не превышает 3000мм.; максимальная ширина не превышает 800мм., максимальная высота не превышает 200мм., максимальная масса упаковочного места не превышает 60кг. Общий вес груза 336кг.; общий объем 1,5м³.

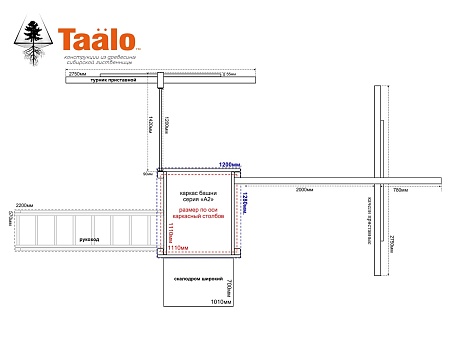

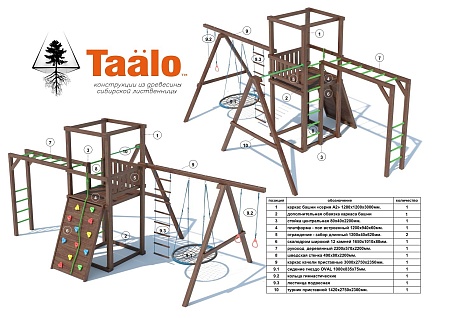

Комплектация и габариты элементов (длина/ширина/высота):

- каркас башни «серия А» 1280х1200х3000мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

- дополнительная обвязка башни - 2 ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- стойка центральная 80х40х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- платформа - пол встроенный 1200х940х60мм. - 1ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - забор длинный 1200х40х620мм. - 2ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скалодром широкий 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d14мм.; 12 пластиковых камней 100х50х30мм.);

- рукоход деревянный 2200х570х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., перекладины из бруса лиственницы сечением 37х37мм., крепеж из оцинкованной стали);

- шведская стенка деревянная 490х80х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., перекладины из бруса лиственницы сечением 37х37мм., крепеж из оцинкованной стали);

- качели приставные 3000х2750х2350мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., металлическая связка бруса покрыта порошковой краской, подвесы и крепеж из оцинкованной стали);

- сидение для качелей гнездо OVAL 1080х835х75мм. - 1ком. (металлический каркас овала 1060х815х55мм., канат полипропилен d10)

- кольца гимнастические 210х160х20мм. – 1ком. (кольца пластиковые 210х160х30мм. - 2шт.; канат полипропилен d10, 1500мм. - 2шт.);

- лестница подвесная 2000х490х40мм. – 1ком. (перекладины лестницы из бруса лиственницы сечением 37х37мм., канат полипропилен d10, 4000мм. - 1шт.);

- турник приставной 1420х2750х2300мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., перекладина d32 и металлическая связка бруса покрыты порошковой краской, крепеж из оцинкованной стали);

Информация о материалах, гарантиях и нормативных документах смотрите  «здесь»
Требования к транспортировке, хранению и установке конструкций, а также правила эксплуатации смотрите «здесь»
