Серия А1 модель 4, детская игровая - спортивная конструкция

Превосходный подарок детям - компактная, надежная и долговечная игровая конструкция для улицы из древесины сибирской лиственницы. Предназначена для детей от 3-х лет. Игры на детской площадке создают условия для укрепления иммунитета, общего физического и интеллектуального развития ребенка, помогают преодолеть страх высоты, улучшить координацию движений и ловкость, способствуют неформальному, веселому и интересному общению - отдых для всей семьи.

Конструкция предназначена для установки в личное пользование на дачных участках в частных загородных домах и коттеджах, отлично сочетаются с природным ландшафтом и разными архитектурными решениями. Компактные габариты конструкции позволяют установить ее на небольшом участке между деревьями в саду, рядом с баней или беседкой.

Описание.

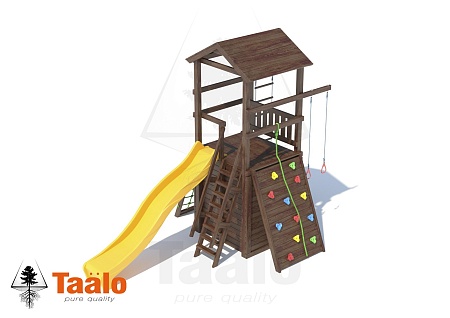

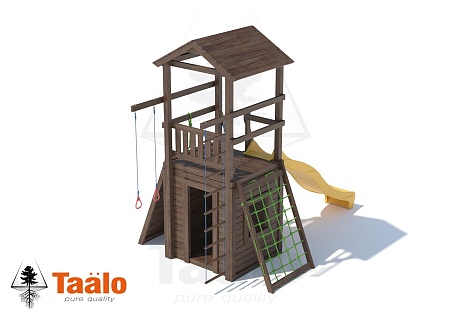

Основа конструкции – деревянная башня прямоугольной формы. На высоте 1,5м. в башню встроена игровая платформа с ограничителями и ограждениями, в нижнюю часть башни встроена игровая платформа и декоративные панели домика, сверху башни двускатная деревянная крыша. К платформе приставлены пластиковый волнообразный скат с превосходной скользящей поверхностью, деревянная лестница-стремянка с перилами, широкий скалодромом и канатная лестница. К каркасным столбам башни крепятся балки для навесного оборудования, на подвесах балок закреплены гимнастические кольца на канатах и подвесная лестница на канатах (возможно заменить, выбрать «здесь»).

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа - не более 350кг.; скаладром - не более 150кг.; лестницы (деревянная, канатная) – не более 100кг.; скат пластиковый «волна» - не более 70кг.; веревочная лестница, гимнастические кольца - не более 70кг.

Цвет пластикового ската возможно заменить, выбрать из ассортимента при наличии на складе: желтый, темный зеленый, светлый зеленый, красный, пурпурный, синий, голубой.

Рекомендуем дополнить конструкцию развивающими элементами: яркие эмоции ребенку подарят пластиковые бинокль и штурвал, спортивные занятия с ребенком поможет разнообразить баскетбольное кольцо и гимнастический канат (выбрать «здесь»).

Габариты конструкции. 4410х2680х3360мм. (длина/ширина/высота) S-11,8м²

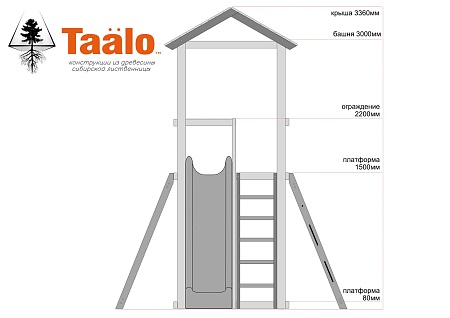

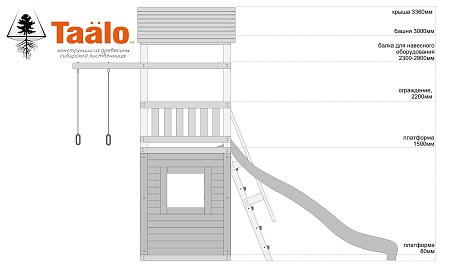

Максимальная высота от уровня поверхности игровой площадки до верхней отметки крыши 3360мм., высота каркаса основной башни 3000мм., высота игровой платформы 1500мм. (к платформе крепятся скат, лестницы и скалодром), высота ограждений платформы 700мм., балки для навесного оборудования возможно закрепить на высоте 2300-2900мм. Высота от уровня поверхности игровой площадки до уровня нижней части подвесного оборудования не ниже 400мм.

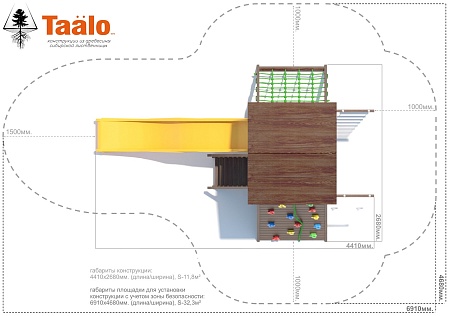

Габариты площадки, требования к установке: площадка 6910х4680мм. (длина/ширина); S-32,3м².

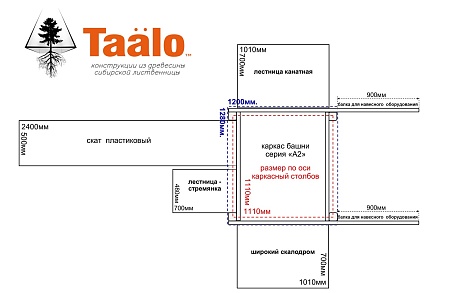

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 4410мм., ширина 2680мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставное к платформе оборудование является подпоркой каркаса башни.

В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией: Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона. Количество мест 21ед., максимальная длина упаковочного места не превышает 3000мм.; максимальная ширина не превышает 1200мм., максимальная высота не превышает 200мм., максимальная масса упаковочного места не превышает 60кг. Общий вес груза 403кг.; общий объем 1,6м³; при перевозке сборным грузом для пластикового ската (11кг., 3000х500х400мм., 0,6м³.) необходимо заказывать жесткую обрешётку.

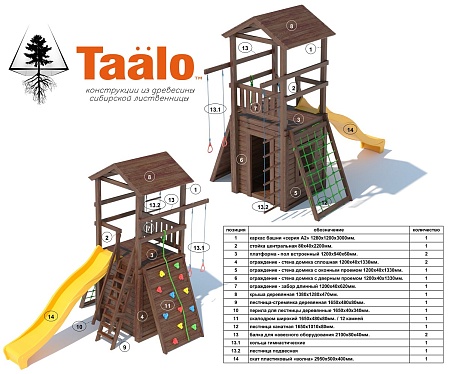

Комплектация и габариты элементов (длина/ширина/высота):

- каркас башни «серия А» 1280х1200х3000мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

- стойка центральная 80х40х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- платформа - пол встроенный 1200х940х60мм. - 2ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- стена домика сплошная 1200х40х1330мм. - 2ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- стена домика с оконным проемом 1200х40х1330мм. - 1ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- стена домика с дверным проемом 1200х40х1330мм. - 1ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - забор длинный 1200х40х620мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- крыша деревянная 1380х1280х470мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- лестница-стремянка деревянная 1650х480х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- перила для лестницы деревянные 1650х270х40мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скат пластиковый «волна» 2950х500х400мм. – 1ком. (ширина ската внутри 330мм., высота борта 100мм., установка на высоту 1500мм.);

- скалодром широкий 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d14мм.; 12 пластиковых камней 100х50х30мм.);

- лестница канатная 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали, канат полипропилен d14мм.);

- балка для подвесного оборудования 2100х80х40мм. - 2ком. (брус лиственницы сечением 80х40мм., подвесы и крепеж из оцинкованной стали);

- кольца гимнастические 210х160х20мм. – 1ком. (кольца пластиковые 210х160х30мм. - 2шт.; канат полипропилен d10, 1500мм. - 2шт.);

- лестница подвесная 2000х490х40мм. – 1ком. (перекладины лестницы из бруса лиственницы сечением 37х37мм., канат полипропилен d10, 4000мм. - 1шт.);

Информация о материалах, гарантиях и нормативных документах смотрите  «здесь»
Требования к транспортировке, хранению и установке конструкций, а также правила эксплуатации смотрите «здесь»
