Серия А6 модель 1, детская игровая - спортивная конструкция

Превосходный подарок детям - надежная и долговечная игровая конструкция для улицы из древесины сибирской лиственницы. Предназначена для детей от 3-х лет.

Игры на детской площадке создают условия для укрепления иммунитета, общего физического и интеллектуального развития ребенка, помогают преодолеть страх высоты, улучшить координацию движений и ловкость, способствуют веселому, неформальному и интересному общению - отдых для всей семьи. Качелями могут пользоваться взрослые.

Конструкция предназначена для установки в личное пользование на дачных участках в частных загородных домах и коттеджах, отлично сочетаются с природным ландшафтом и разными архитектурными решениями.

Описание.

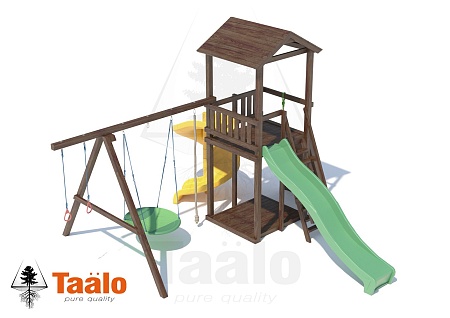

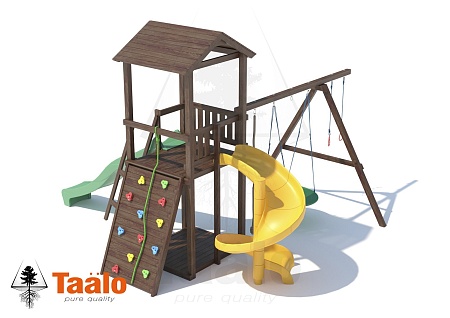

Основа конструкции – деревянная башня прямоугольной формы. В основании башни и на высоте 1,5м. встроены игровые платформы, на верхней игровой платформе ограничители и ограждения, сверху башни двускатная деревянная крыша. К верхней платформе приставлены пластиковый волнообразный скат с превосходной скользящей поверхностью, переходной мостик с пластиковым винтовым скатом, деревянная лестница-стремянка с перилами и широкий скалодромом. К каркасному столбу башни прикреплены приставные качели, на подвесах закреплены сидения качелей гнездо WINKOH на канатах, гимнастические кольца на канатах и гимнастический канат (возможно заменить, выбрать «здесь»).

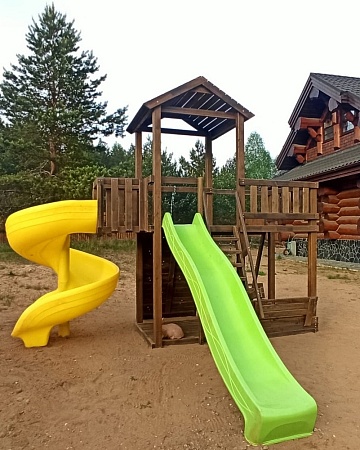

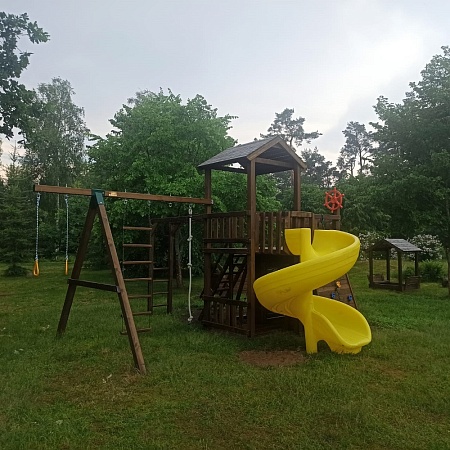

ВНИМАНИЕ! Винтовой скат отличается от изображения на 3D картинке, смотрите фото!

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа - не более 350кг.; качельная балка - не боле 350кг.; скаладром - не более 150кг.; лестница – не более 100кг.; скат пластиковый «волна» - не более 70кг.; скат пластиковый винтовой - не более 150кг.; сидение качели гнездо WINKOH - не более 150кг., гимнастический канат и гимнастические кольца - не более 70кг.

Цвет пластикового ската возможно заменить, выбрать из ассортимента при наличии на складе: желтый, темный зеленый, светлый зеленый, красный, пурпурный, синий, голубой. Рекомендуем дополнить конструкцию ограждениями нижней платформы или декоративными панелями домика, доской для рисования мелом, пластиковыми биноклем или штурвалом (выбрать «здесь»).

Габариты конструкции. 5170х4850х3360мм. (длина/ширина/высота) S-25м²

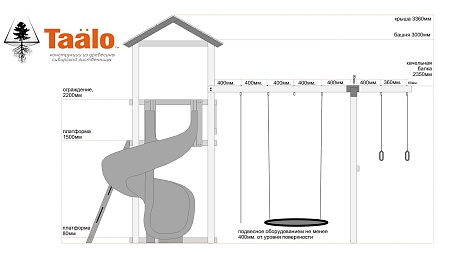

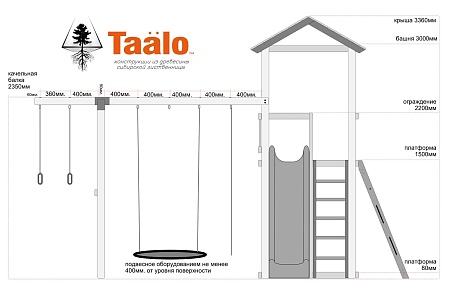

Максимальная высота от уровня поверхности игровой площадки до верхней отметки крыши 3360мм., высота каркаса основной башни 3000мм., высота игровых платформ 80 и1500мм. (к верхней платформе крепятся скаты, лестница и скалодром), высота ограждений платформы 700мм., качельная балка крепится на высоте 2350мм. Высота от уровня поверхности игровой площадки до уровня нижней части подвесного оборудования не ниже 400мм.

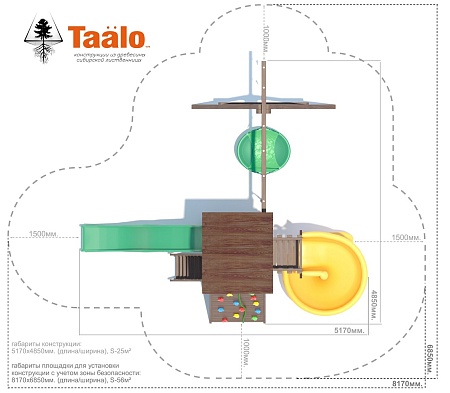

Габариты площадки, требования к установке: площадка 8170х6850мм. (длина/ширина); S-56м².

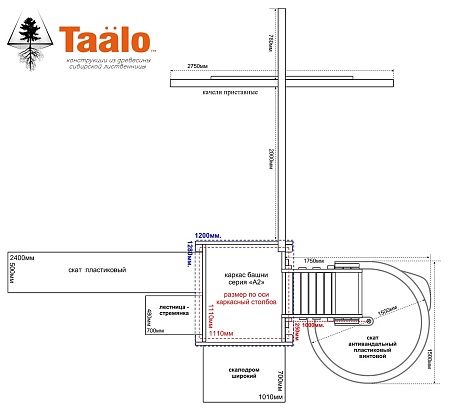

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 5170мм., ширина 4850мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставное к платформе оборудование является подпоркой каркаса башни. Бетонировать необходимо металлический стержень винтового ската. Рекомендуем зафиксировать «А»-образную опору качельной балки при помощи арматурных анкеров (дополнительная опция). В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией: Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона. Количество мест 19ед., максимальная длина упаковочного места не превышает 3000мм.; максимальная ширина не превышает 300мм., максимальная высота не превышает 200мм., исключение - винтовой скат -диаметр d1500мм., максимальная масса упаковочного места не превышает 60кг. Общий вес груза 403кг.; общий объем 5,9м³; при перевозке сборным грузом для пластиковых скатов необходимо заказывать жесткую обрешётку (габариты ската «волна» 11кг., 3000х500х400мм., 0,6м³; габариты скат винтовой 40кг., 2000х1500х1500мм, 4,5м³).

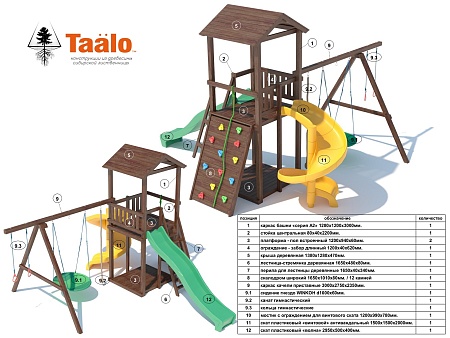

Комплектация и габариты элементов (длина/ширина/высота):

- каркас башни «серия А» 1280х1200х3000мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

- стойка центральная 80х40х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- платформа - пол встроенный 1200х940х60мм. - 2ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - забор длинный 1200х40х620мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- крыша деревянная 1380х1280х470мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- лестница-стремянка деревянная 1650х480х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- перила для лестницы деревянные 1650х270х40мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скат пластиковый «волна» 2950х500х400мм. – 1ком. (ширина ската внутри 330мм., высота борта 100мм., установка на высоту 1500мм.);

- мостик для винтового ската 1200х640х680мм. - 1ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скат пластиковый «винтовой» антивандальный 1500х1500х1900мм. (ширина ската внутри 450мм., высота борта 300мм., установка на высоту 1500мм.) - 1ком.;

- скалодром широкий 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d14мм.; 12 пластиковых камней 100х50х30мм.);

- качели приставные 3000х2750х2350мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., металлическая связка бруса покрыта порошковой краской, подвесы и крепеж из оцинкованной стали);

- сидение для качелей гнездо WINKOH d1000х60мм. - 1ком. (металлический каркас d1000мм., водоотталкивающая ткань с полиэтиленовой сеткой, канат полипропилен d10)

- кольца гимнастические 210х160х20мм. – 1ком. (кольца пластиковые 210х160х30мм. - 2шт.; канат полипропилен d10, 1500мм. - 2шт.);

- канат гимнастический d25х2500мм. – 1ком. (полипропилен);

Информация о материалах, гарантиях и нормативных документах смотрите  «здесь»
Требования к транспортировке, хранению и установке конструкций, а также правила эксплуатации смотрите «здесь»
