Серия А4 модель 2, детская игровая - спортивная конструкция

Превосходный подарок детям - надежная и долговечная игровая конструкция для улицы из древесины сибирской лиственницы. Предназначена для детей от 3-х лет.

Игры на детской площадке создают условия для укрепления иммунитета, общего физического и интеллектуального развития ребенка, помогают преодолеть страх высоты, улучшить координацию движений и ловкость, способствуют веселому, неформальному и интересному общению - отдых для всей семьи. Качелями могут пользоваться взрослые.

Конструкция предназначена для установки в личное пользование на дачных участках в частных загородных домах и коттеджах, отлично сочетаются с природным ландшафтом и разными архитектурными решениями.

Описание.

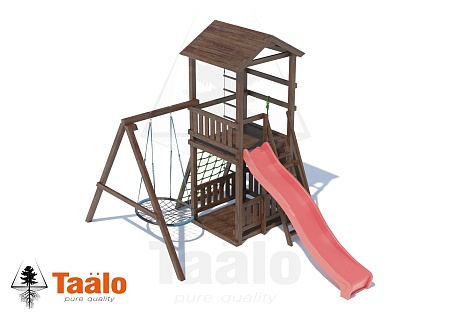

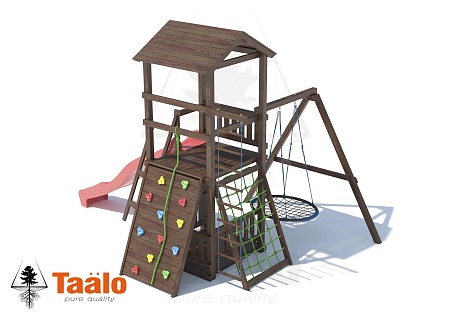

Основа конструкции – деревянная башня прямоугольной формы. В основании и на высоте 1,5м. в башню встроены игровые платформы с ограничителями и ограждениями, сверху башни двускатная деревянная крыша. К платформе приставлены пластиковый волнообразный скат с превосходной скользящей поверхностью, деревянная лестница-стремянка с перилами и широкий скалодромом и канатная лестница. К каркасному столбу башни прикреплены приставные качели и балка для навесного оборудования, на подвесах закреплены сидения качелей гнездо OVAL и подвесная лестница на канатах (возможно заменить, выбрать «здесь»).

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа - не более 350кг.; качельная балка - не боле 350кг.; скаладром - не более 150кг.; лестницы (деревянная, канатная) – не более 100кг.; скат пластиковый «волна» - не более 70кг.; сидение качели гнездо OVAL - не более 150кг.; подвесная лестница - не более 70кг.

Цвет пластикового ската возможно заменить, выбрать из ассортимента при наличии на складе: желтый, темный зеленый, светлый зеленый, красный, пурпурный, синий, голубой. Рекомендуем дополнить конструкцию доской для рисования мелом, пластиковыми биноклем или штурвалом (выбрать «здесь»).

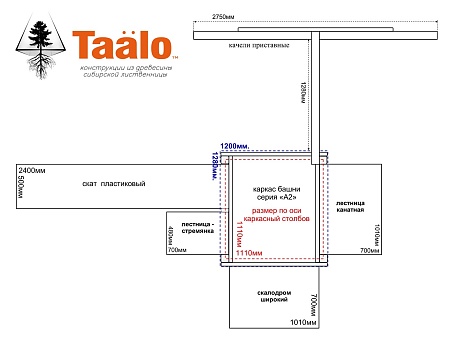

Габариты конструкции. 4750х3390х3360мм. (длина/ширина/высота) S-16,1м²

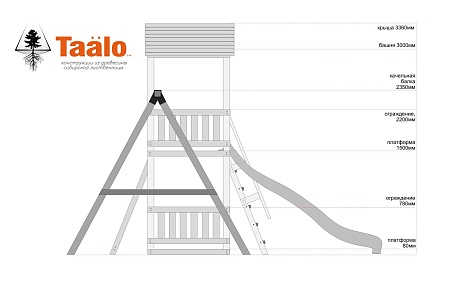

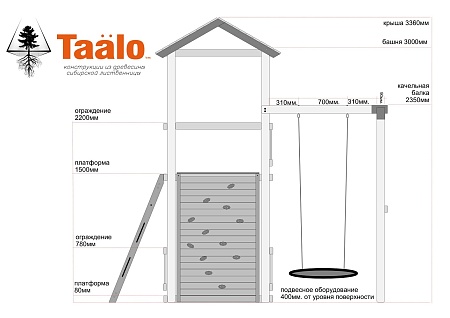

Максимальная высота от уровня поверхности игровой площадки до верхней отметки крыши 3360мм., высота каркаса основной башни 3000мм., высота игровых платформ 80 и1500мм. (к верхней платформе крепятся скат, лестницы и скалодром), высота ограждений платформы 700мм., качельная балка крепится на высоте 2350мм., балку для навесного оборудования возможно закрепить на высоте 2300-2900мм. Высота от уровня поверхности игровой площадки до уровня нижней части подвесного оборудования не ниже 400мм.

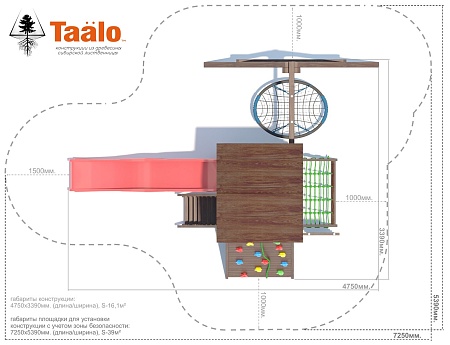

Габариты площадки, требования к установке: площадка 7250х5390мм. (длина/ширина); S-39м².

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 4750мм., ширина 3390мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставное к платформе оборудование является подпоркой каркаса башни. Рекомендуем зафиксировать «А»-образную опору качельной балки при помощи арматурных анкеров (дополнительная опция). В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией: Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона. Количество мест 20ед., максимальная длина упаковочного места не превышает 3000мм.; максимальная ширина не превышает 800мм., максимальная высота не превышает 200мм., максимальная масса упаковочного места не превышает 60кг. Общий вес груза 380кг.; общий объем 1,7м³; при перевозке сборным грузом для пластикового ската (11кг., 3000х500х400мм., 0,6м³.) необходимо заказывать жесткую обрешётку.

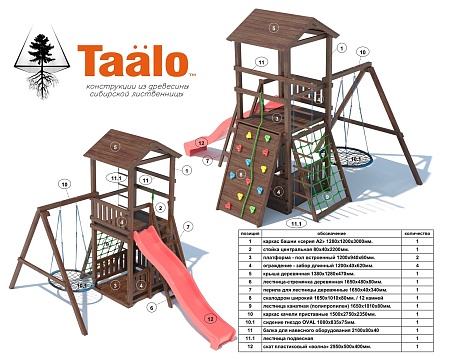

Комплектация и габариты элементов (длина/ширина/высота):

- каркас башни «серия А» 1280х1200х3000мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

- стойка центральная 80х40х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- платформа - пол встроенный 1200х940х60мм. - 2ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - забор длинный 1200х40х620мм. - 4ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- крыша деревянная 1380х1280х470мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- лестница-стремянка деревянная 1650х480х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- перила для лестницы деревянные 1650х270х40мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скат пластиковый «волна» 2950х500х400мм. – 1ком. (ширина ската внутри 330мм., высота борта 100мм., установка на высоту 1500мм.);

- скалодром широкий 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d14мм.; 12 пластиковых камней 100х50х30мм.);

- лестница канатная 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали, канат полипропилен d14мм.);

- качели приставные 1500х2750х2350мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., металлическая связка бруса покрыта порошковой краской, подвесы и крепеж из оцинкованной стали);

- сидение для качелей гнездо OVAL 1080х835х75мм. - 1ком. (металлический каркас 1000х800мм., канат полипропилен d10)

- балка для подвесного оборудования 2100х80х40мм. - 1ком. (брус лиственницы сечением 80х40мм., подвесы и крепеж из оцинкованной стали);

- лестница подвесная 2000х490х40мм. – 1ком. (перекладины лестницы из бруса лиственницы сечением 37х37мм., канат полипропилен d10, 4000мм. - 1шт.);

Информация о материалах, гарантиях и нормативных документах смотрите  «здесь»
Требования к транспортировке, хранению и установке конструкций, а также правила эксплуатации смотрите «здесь»
